Co to jest kondensator i jak działa?
Kondensator to jeden z podstawowych, a zarazem najczęściej wykorzystywanych elementów pasywnych w elektronice i automatyce przemysłowej. Jego głównym zadaniem jest magazynowanie ładunku elektrycznego oraz chwilowe przechowywanie energii w postaci pola elektrycznego. W porównaniu do baterii czy akumulatorów kondensatory cechuje szybkie ładowanie i rozładowywanie, co pozwala im reagować błyskawicznie na zmiany w obwodzie.
Budowa kondensatora opiera się na dwóch przewodzących okładkach (elektrodach), które są od siebie odseparowane warstwą dielektryka – materiału izolacyjnego, który nie przewodzi prądu, ale umożliwia powstanie pola elektrostatycznego. W momencie, gdy kondensator zostanie podłączony do źródła napięcia stałego, na jednej okładce zaczynają gromadzić się ładunki dodatnie, a na drugiej – ładunki ujemne o tej samej wartości bezwzględnej. Pomiędzy tymi naładowanymi powierzchniami powstaje stabilne pole elektryczne, które stanowi formę zmagazynowanej energii.
Proces ten określamy mianem ładowania kondensatora. Gdy źródło napięcia zostanie odłączone, a w obwodzie pojawi się droga przewodzenia – np. poprzez rezystor, obciążenie czy diodę – kondensator natychmiast się rozładowuje, oddając całą zgromadzoną energię do układu. To rozładowanie kondensatora może nastąpić w ciągu ułamków sekund, co czyni ten element niezwykle przydatnym w zastosowaniach wymagających szybkich impulsów energii – takich jak zapłony, lampy błyskowe, resetowanie mikrokontrolerów czy filtrowanie zakłóceń w zasilaczach impulsowych.
Charakterystyczną cechą kondensatorów jest fakt, że po pełnym naładowaniu przestają przewodzić prąd stały – stają się „niewidoczne” dla DC. Natomiast w przypadku prądu zmiennego reagują w sposób zależny od częstotliwości – co jest podstawą ich zastosowania w układach filtrujących, sprzęgających i odsprzęgających. Warto przy tym pamiętać, że rzeczywiste kondensatory nie są idealne – z czasem dochodzi w nich do samorozładowania (ang. leakage), spowodowanego niedoskonałościami dielektryka oraz rezystancją wewnętrzną.
W kontekście automatyki i przemysłu kondensatory stanowią integralny element systemów zasilania, obwodów zabezpieczających, systemów kontroli mocy oraz układów stabilizujących napięcie i częstotliwość.
Budowa kondensatora – elementy i materiały
Budowa kondensatora jest stosunkowo prosta, ale niezwykle istotna z punktu widzenia jego działania i parametrów użytkowych. Każdy kondensator składa się z dwóch przewodzących okładek, najczęściej w postaci cienkich płytek metalowych, które mogą być wykonane z aluminium, cynku, tantalu lub miedzi. Okładki kondensatora są rozmieszczone równolegle i oddzielone warstwą materiału izolacyjnego, zwanego dielektrykiem.
Dielektryk pełni kluczową rolę w konstrukcji kondensatora – jego głównym zadaniem jest uniemożliwienie bezpośredniego przepływu prądu między okładkami, przy jednoczesnym umożliwieniu powstania i utrzymania pola elektrostatycznego. W zależności od zastosowania i wymagań projektowych stosuje się różnorodne materiały dielektryczne, takie jak:
- papier (w kondensatorach foliowych i elektrolitycznych),
- ceramika (w kondensatorach ceramicznych wielowarstwowych),
- szkło i mikę (w specjalistycznych konstrukcjach),
- folie z tworzyw sztucznych, takich jak poliester, polipropylen, teflon,
- tlenki metali (np. Al₂O₃) – stosowane głównie w kondensatorach elektrolitycznych.
Wybór odpowiedniego dielektryka wpływa nie tylko na pojemność kondensatora, ale również na jego stabilność temperaturową, rezystancję upływu, dopuszczalne napięcie pracy oraz straty mocy. Przykładowo, kondensatory ceramiczne oferują bardzo dobrą stabilność w szerokim zakresie temperatur, natomiast elektrolityczne – wysoką pojemność przy małych wymiarach, ale kosztem większego ryzyka starzenia się i przecieków prądu.
Istotnym aspektem wpływającym na konstrukcję kondensatora jest również geometria układu: powierzchnia okładek (S) oraz odległość między nimi (d). Im większa powierzchnia przewodników i mniejszy dystans między nimi, tym większa pojemność elektryczna możliwa do osiągnięcia. Dlatego w kondensatorach foliowych stosuje się technikę zwijania cienkich warstw, a w kondensatorach ceramicznych – układanie warstw w strukturze wielowarstwowej (MLCC – Multi Layer Ceramic Capacitor).
Zrozumienie budowy kondensatora i roli poszczególnych materiałów dielektrycznych ma kluczowe znaczenie przy projektowaniu układów elektronicznych, zwłaszcza tam, gdzie liczy się precyzja parametrów, niezawodność i trwałość komponentów w wymagających warunkach środowiskowych.
Rodzaje kondensatorów – przegląd i zastosowania
W świecie elektroniki występuje wiele rodzajów kondensatorów, które różnią się między sobą budową, materiałem dielektrycznym oraz zakresem zastosowań. Wybór odpowiedniego kondensatora jest kluczowy dla poprawnego działania układu – od prostych filtrów po złożone systemy automatyki. Poniżej przedstawiamy najważniejsze typy kondensatorów oraz ich zastosowania.
Kondensatory ceramiczne
Kondensator ceramiczny to najczęściej stosowany typ w obwodach elektronicznych. Wyróżnia się kompaktowymi rozmiarami, niskim kosztem oraz bardzo dobrymi właściwościami przy wysokich częstotliwościach. Dielektrykiem w tym kondensatorze jest cienka warstwa ceramiki, zazwyczaj o wysokiej stabilności temperaturowej. Ceramiczne kondensatory nie są spolaryzowane, dzięki czemu można je stosować zarówno w obwodach prądu stałego (DC), jak i zmiennego (AC). Idealnie sprawdzają się jako kondensatory odsprzęgające i filtrujące w zasilaczach impulsowych oraz układach logicznych.
Kondensatory foliowe
Kondensatory foliowe, zwane też plastikowymi, są zbudowane z metalowych folii oddzielonych cienką warstwą tworzywa sztucznego (np. poliestru, polipropylenu). Cechują się bardzo dobrą stabilnością pojemności w czasie i przy zmianach temperatury. W większości przypadków są niespolaryzowane, co ułatwia ich stosowanie w obwodach prądu przemiennego, np. jako kondensatory sprzęgające lub w filtrach EMI. Ich typowe zastosowania obejmują układy zasilania, elektronikę przemysłową oraz automatykę.

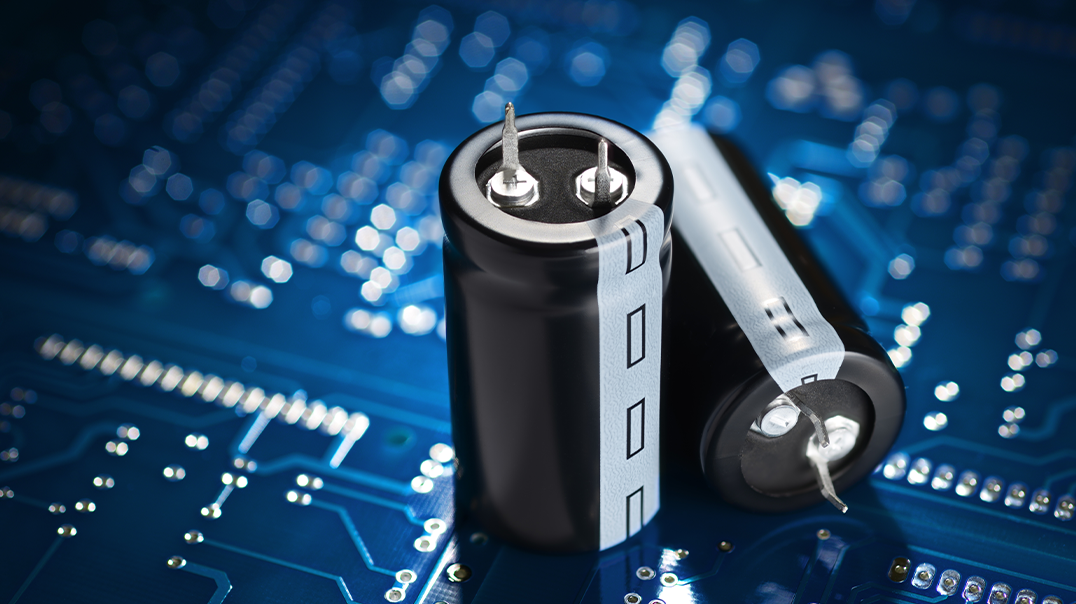

Kondensatory elektrolityczne
Kondensator elektrolityczny to komponent o dużej pojemności w stosunkowo niewielkiej obudowie. Zbudowany jest z metalowej okładki pokrytej tlenkiem jako dielektrykiem oraz ciekłego lub stałego elektrolitu. Najczęściej spotykane są kondensatory aluminiowe i tantalowe. Kondensatory te są spolaryzowane – oznacza to, że wymagają prawidłowego podłączenia zgodnie z biegunowością, w przeciwnym razie mogą ulec zniszczeniu. Wyróżniają się wysoką pojemnością (od µF do setek F) i są stosowane głównie do filtracji, wygładzania napięcia, magazynowania energii oraz jako bufor w zasilaczach.
Superkondensatory
Superkondensatory (znane także jako ultrakondensatory) łączą cechy klasycznych kondensatorów i akumulatorów. Charakteryzują się bardzo dużą pojemnością (rzędu kilku do tysięcy faradów) oraz możliwością szybkiego ładowania i rozładowywania. Stosowane są w aplikacjach wymagających intensywnego dostarczania energii – np. w systemach rekuperacji energii, pojazdach elektrycznych, awaryjnych zasilaczach (UPS), a także w magazynach energii w mikroinstalacjach. Superkondensatory są coraz częściej wykorzystywane w rozwiązaniach związanych z zieloną energią i IoT.
Kondensatory zmienne
Kondensator zmienny umożliwia regulację pojemności poprzez zmianę stopnia zachodzenia na siebie metalowych płytek (rotor i stator). Stosowany jest głównie w aplikacjach wymagających strojenia częstotliwości, takich jak radia, wzmacniacze RF i układy rezonansowe. Ze względu na niską pojemność i precyzyjną mechanikę, znajduje zastosowanie w specjalistycznym sprzęcie pomiarowym oraz w urządzeniach do transmisji sygnałów.
Symbole kondensatorów na schematach elektronicznych
Na schematach elektronicznych kondensatory są przedstawiane w uproszczony, graficzny sposób – tak, aby umożliwić szybkie rozpoznanie typu elementu i jego właściwego włączenia do obwodu elektrycznego. Znajomość symboli jest niezbędna przy projektowaniu i analizie układów elektronicznych, zwłaszcza w automatyce, robotyce czy serwisowaniu urządzeń.
Najczęściej spotykane symbole kondensatorów to:
- Kondensator niespolaryzowany: przedstawiony jako dwie równoległe, równej długości kreski. Jest to symbol najprostszy, odpowiadający takim elementom jak kondensator ceramiczny czy kondensator foliowy, które można podłączać w dowolnej orientacji.
- Kondensator spolaryzowany: składa się z jednej prostej kreski i jednej zagiętej, przypominającej łuk – ta ostatnia oznacza katodę, czyli ujemne wyprowadzenie. Symbol ten stosowany jest m.in. dla kondensatorów elektrolitycznych i superkondensatorów, które wymagają właściwego kierunku montażu (biegunowości).
- Kondensator zmienny: zawiera dodatkowo ukośną strzałkę przecinającą symbol kondensatora, co wskazuje możliwość regulacji pojemności. Ten typ znajduje zastosowanie m.in. w urządzeniach radiowych, generatorach czy układach strojenia częstotliwości.
Oprócz symboli graficznych istotną rolę odgrywają oznaczenia kondensatorów w dokumentacji technicznej oraz na samych elementach. Spotyka się trzy główne formy:
- Bezpośrednie oznaczenie liczby i jednostki, np. „1000 µF”,
- Zapis literowy, np. „4n7”, który oznacza 4,7 nanofarda,
- Kod cyfrowy stosowany głównie w kondensatorach SMD, gdzie np. zapis „104” odpowiada 100 000 pF, czyli 100 nF.
Zrozumienie tych oznaczeń i symboli jest podstawą efektywnej pracy z dokumentacją i schematami elektronicznymi – niezależnie od tego, czy projektujemy nowe urządzenie, czy diagnozujemy uszkodzenie w istniejącym układzie.
Pojemność kondensatora – jednostki i obliczenia
Pojemność kondensatora to jedna z najważniejszych cech definiujących jego zdolność do magazynowania energii elektrycznej. Oznaczana jest symbolem C i wyrażana w faradach (F), choć w praktyce zdecydowanie częściej spotyka się mniejsze jednostki:
- mikrofarady (μF) – 10⁻⁶ F,
- nanofarady (nF) – 10⁻⁹ F,
- pikofarady (pF) – 10⁻¹² F.
Z fizycznego punktu widzenia pojemność opisuje, jak wiele ładunku elektrycznego (Q) może zgromadzić kondensator przy określonym napięciu (U). Wzór ogólny pozwalający na obliczenie pojemności to:
C = Q / U
gdzie:
C – pojemność kondensatora [F],
Q – ładunek elektryczny [C],
U – napięcie elektryczne [V].
W przypadku kondensatora płaskiego, którego budowa opiera się na dwóch równoległych płytkach oddzielonych warstwą dielektryka, pojemność można również obliczyć za pomocą zależności geometrycznej:
C = ε₀ × εr × S / d
gdzie:
ε₀ – przenikalność dielektryczna próżni (ok. 8,85×10⁻¹² F/m),
εr – względna przenikalność dielektryka,
S – powierzchnia okładek [m²],
d – odległość między okładkami [m].
Na pojemność wpływają zatem zarówno cechy materiałowe, jak i konstrukcja kondensatora – im większa powierzchnia płytek i mniejsza odległość między nimi, tym większa zdolność do gromadzenia ładunku. Zastosowanie dielektryków o wyższej przenikalności (np. ceramika, tlenki metali) również istotnie zwiększa pojemność.
Łączenie kondensatorów – szeregowe i równoległe
W praktyce projektowania układów elektronicznych często zachodzi potrzeba modyfikacji całkowitej pojemności układu poprzez łączenie kondensatorów. Wyróżniamy dwa podstawowe sposoby połączeń:
Połączenie równoległe – kondensatory podłączone są bokami o tej samej biegunowości. W takim układzie pojemności się sumują:
Cw = C1 + C2 + ... + Cn
To rozwiązanie stosuje się, gdy potrzebujemy większej pojemności, a napięcie pracy całego układu jest ograniczone do wartości najniższego kondensatora w zestawie.
Połączenie szeregowe – kondensatory połączone końcami jeden po drugim. Ich całkowita pojemność wyliczana jest jako odwrotność sumy odwrotności:
1/Cw = 1/C1 + 1/C2 + ... + 1/Cn
Taki sposób łączenia zmniejsza łączną pojemność, ale jednocześnie pozwala uzyskać wyższe napięcie znamionowe układu. W praktyce napięcie rozkłada się proporcjonalnie na poszczególne kondensatory.
Obie metody wykorzystywane są powszechnie w aplikacjach takich jak filtry zasilania, przetwornice napięcia, układy rozruchowe czy obwody rezonansowe. Dobór odpowiedniego sposobu łączenia zależy od wymaganych parametrów – pojemności, napięcia oraz warunków pracy całego układu.
Dobór kondensatora – na co zwrócić uwagę?
Dobór kondensatora do konkretnego zastosowania wymaga analizy kilku kluczowych parametrów technicznych, które wpływają na niezawodność i efektywność działania całego układu elektronicznego.
Pojemność kondensatora to podstawowy parametr, który musi odpowiadać wymaganiom danego obwodu – zarówno pod kątem funkcji (np. filtracja, rozruch, odsprzęganie), jak i charakterystyki napięciowo-prądowej. Zbyt mała pojemność nie zapewni odpowiedniego magazynowania energii, natomiast zbyt duża może prowadzić do nieprawidłowej pracy elementów sterujących.
Napięcie pracy to maksymalne napięcie, jakie można bezpiecznie przyłożyć do kondensatora. Dobierając kondensator, należy zawsze uwzględnić zapas bezpieczeństwa – zazwyczaj minimum 20–30% powyżej maksymalnego napięcia roboczego w układzie. Przekroczenie tego progu może skutkować przebiciem dielektryka, uszkodzeniem kondensatora lub jego wybuchem.
Typ dielektryka wpływa bezpośrednio na właściwości elektryczne i mechaniczne kondensatora – jego pojemność, stabilność temperaturową, straty energii czy reakcję na zmienne częstotliwości. Przykładowo, kondensatory ceramiczne zapewniają wysoką stabilność i są idealne do zastosowań w układach wysokoczęstotliwościowych, podczas gdy kondensatory elektrolityczne lepiej sprawdzają się tam, gdzie wymagana jest duża pojemność.
Tolerancja pojemności, określana jako procent odchylenia od wartości nominalnej, jest istotna w aplikacjach wymagających dużej precyzji (np. filtry sygnałowe, oscylatory). Wybierając kondensator, należy dopasować tolerancję do wymagań aplikacji – im niższa tolerancja, tym wyższa dokładność.
ESR (Equivalent Series Resistance), czyli równoważna rezystancja szeregowa, decyduje o tym, jak duże straty mocy występują w kondensatorze podczas pracy. W układach zasilania i przetwornikach impulsowych należy wybierać kondensatory o niskim ESR, aby ograniczyć nagrzewanie i poprawić wydajność.
Rozmiar fizyczny i warunki środowiskowe, takie jak temperatura pracy, wilgotność, wibracje, mają znaczenie zwłaszcza w aplikacjach przemysłowych i motoryzacyjnych. Kondensatory montowane w takich środowiskach powinny charakteryzować się zwiększoną odpornością mechaniczną i cieplną.
Niewłaściwy dobór kondensatora – np. zbyt niskie napięcie pracy, zbyt wysoki ESR lub zła tolerancja – może prowadzić do niestabilności napięcia, przegrzewania się komponentów, a nawet uszkodzenia całego urządzenia.
Historia kondensatora – od słoja lejdejskiego do współczesności
Początki kondensatorów sięgają połowy XVIII wieku, kiedy to naukowcy zaczęli eksperymentować z możliwością gromadzenia ładunku elektrycznego. Kluczowym momentem było odkrycie Ewalda Georga von Kleista z 1745 roku, który jako pierwszy zaobserwował, że ładunek można przechowywać w układzie metal–izolator–metal. Niemal równolegle, w 1746 roku, Pieter van Musschenbroek z Uniwersytetu w Lejdzie opracował własną wersję urządzenia, które przeszło do historii jako słój lejdejski. Było to szklane naczynie wypełnione cieczą i pokryte od wewnątrz oraz z zewnątrz folią metalową, umożliwiające akumulację ładunku elektrycznego na powierzchniach oddzielonych izolatorem – szkłem.
Choć obaj naukowcy działali niezależnie, to właśnie konstrukcja Musschenbroeka zyskała większe uznanie i rozgłos w świecie nauki. Słój lejdejski stał się fundamentem rozwoju technologii kondensatorów, otwierając drogę do dalszych badań nad magazynowaniem energii elektrycznej i przyczyniając się do powstania bardziej zaawansowanych konstrukcji.
Kolejnym wielkim krokiem w rozwoju teorii kondensatorów było wkroczenie w XIX wiek i działalność Michaela Faradaya – angielskiego fizyka i chemika, który znacząco przyczynił się do zrozumienia zjawisk związanych z elektrycznością i elektromagnetyzmem. Faraday nie tylko badał zjawisko indukcji, ale również jako pierwszy opisał sposób działania kondensatora w formie znanej współcześnie oraz zdefiniował jego podstawową jednostkę miary – farad (F), która do dziś pozostaje standardem w elektrotechnice.
Rozwój technologii kondensatorów przyspieszył wraz z postępem miniaturyzacji urządzeń elektronicznych. Od przewlekanych kondensatorów ceramicznych i elektrolitycznych w latach 50. i 60. XX wieku, aż po dzisiejsze komponenty SMD (montowane powierzchniowo) oraz nowoczesne superkondensatory, których pojemność sięga setek faradów – ewolucja kondensatorów nie zwalnia tempa. Współczesne układy elektroniczne, w tym systemy zasilania awaryjnego, układy odzyskiwania energii czy nowoczesne napędy elektryczne w motoryzacji, bazują na zaawansowanych technologiach kondensatorowych, które są nie tylko kompaktowe, ale też niezwykle wydajne i odporne na warunki pracy.
Podsumowanie
Kondensatory to kluczowe elementy w elektronice i automatyce, odpowiedzialne za magazynowanie i szybkie oddawanie energii. W artykule omówiono ich budowę, zasadę działania, typy i zastosowania – od prostych układów zasilania po zaawansowane systemy przemysłowe. Przedstawiono również symbole, jednostki pojemności, sposoby łączenia oraz zasady prawidłowego doboru kondensatora. Wiedza ta jest niezbędna zarówno dla projektantów układów, jak i osób odpowiedzialnych za ich dobór i serwis.
