Skąd bierze się luka
Problem jest strukturalny, nie wynika z niczyjego zaniedbania. Cykl życia maszyny przemysłowej to dwadzieścia, czasem trzydzieści lat. Cykl życia półprzewodnika, przekaźnika czy złącza to pięć do ośmiu lat, a w niektórych grupach jeszcze mniej. Do tego dochodzą regulacje. Kolejne rewizje RoHS i REACH wycinają całe rodziny wykonań, zmiany w konstrukcji obudów wymuszają nowe oznaczenia, a producenci coraz agresywniej porządkują portfolio, bo utrzymywanie niskoseryjnej linii przestało się opłacać.
Formalnie producent ostrzega. Wysyła PCN (Product Change Notification) i PDN (Product Discontinuation Notice), zwykle z sześcio- lub dwunastomiesięcznym oknem na ostatnie zamówienie. Problem w tym, że te powiadomienia trafiają do bezpośrednich odbiorców kontraktowych. Zakład, który kupił maszynę od integratora, a integrator kupił moduł od OEM-a, który kupił komponent od dystrybutora, jest trzy poziomy poniżej tej komunikacji. O statusie EOL dowiaduje się w momencie, w którym składa zamówienie na część zamienną i dostaje odpowiedź, że pozycja nie istnieje.
Drugi element to dokumentacja. W wielu zakładach nie ma aktualnego BOM-u maszyny na poziomie komponentu. Jest schemat elektryczny z lat dwutysięcznych, jest lista zamienników w głowie technika z najdłuższym stażem i jest szafa sterownicza, w której ktoś w międzyczasie wymienił zasilacz na inny, nie odnotowując tego nigdzie.
Cztery ścieżki i kiedy którą wybrać
1. Last Time Buy
Jeśli powiadomienie o wycofaniu dotarło na czas, najprostszym rozwiązaniem jest zakup zapasu na resztę zakładanego życia maszyny. Wielkość LTB liczy się z historii zużycia, a nie z przeczucia: średnia liczba wymian rocznie razy pozostałe lata eksploatacji, plus zapas bezpieczeństwa na awarie kaskadowe.
Pułapka LTB leży w składowaniu. Kondensatory elektrolityczne tracą parametry przy długim przechowywaniu bez formowania. Wyprowadzenia cynowe utleniają się i po pięciu latach potrafią być niezdatne do lutowania. Komponenty w obudowach wrażliwych na wilgoć mają określony poziom MSL i po otwarciu opakowania barierowego wymagają suszenia przed montażem. Zapas kupiony na dziesięć lat i wrzucony na regał w nieklimatyzowanym magazynie to zapas, który w połowie okresu przestaje być zapasem.

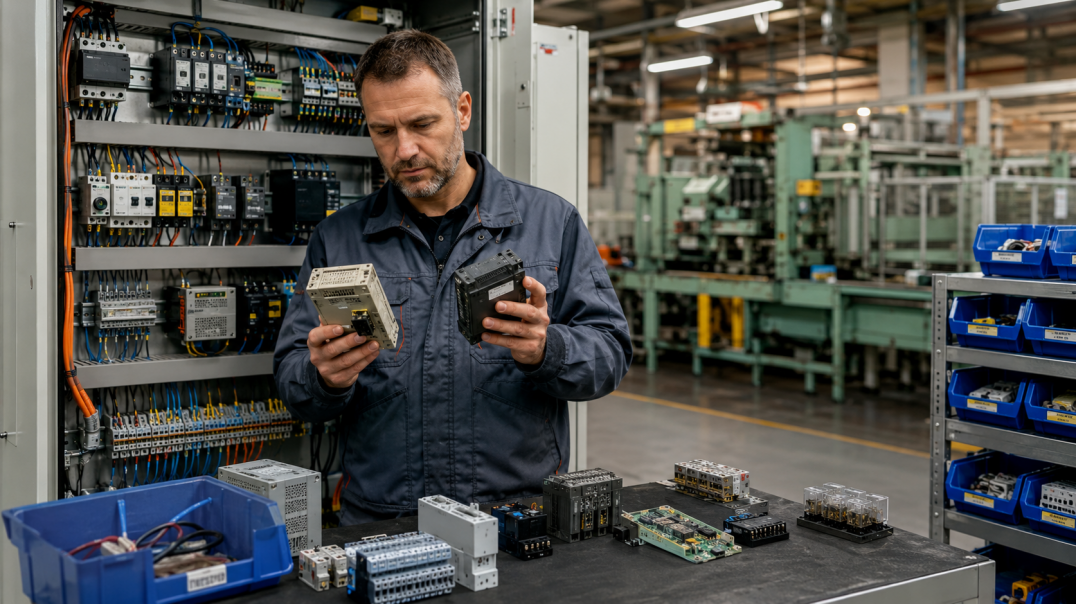

2. Zamiennik form-fit-function
Druga ścieżka to znalezienie odpowiednika. Tutaj warto rozdzielić dwa pojęcia, bo w praktyce są mylone. Drop-in replacement to element identyczny mechanicznie, elektrycznie i funkcjonalnie, wchodzący bez żadnej zmiany. Zamiennik funkcjonalny realizuje tę samą funkcję, ale różni się w szczegółach, których karta katalogowa nie zawsze eksponuje.
Lista rzeczy, które najczęściej się rozjeżdżają:
- Czujniki: czas odpowiedzi i częstotliwość łączeń, histereza, strefa nieczułości, zachowanie przy materiale innym niż stal (współczynniki korekcyjne), typ wyjścia i obciążalność.
- Przekaźniki i styczniki: kategoria użytkowania (AC-1 kontra AC-3 to inna trwałość łączeniowa), prąd szczytowy załączania przy obciążeniu pojemnościowym, trwałość mechaniczna, pobór cewki, który przy wymianie kilkunastu sztuk potrafi przeciążyć zasilacz szafy.
- Zasilacze: zachowanie przy przeciążeniu (hiccup kontra constant current) decyduje o tym, czy silnik w ogóle wystartuje, prąd szczytowy przy rozruchu, trzymanie napięcia przy zaniku sieci.
- Złącza: liczba cykli, rezystancja styku po testach cyklicznych, kompatybilność wzajemna wersji z różnych lat produkcji, stopień ochrony po zamocowaniu, nie na katalogowym zdjęciu.
- Wszystko: zakres temperatur pracy. Element w wersji komercyjnej wygląda identycznie jak przemysłowy i kosztuje trzy razy mniej. Różnicę widać w lipcu, w szafie bez klimatyzacji.
3. Rynek wtórny i broker
Gdy okno LTB minęło, a zamiennika nie ma, zostaje rynek wtórny: nadwyżki magazynowe, zwroty z projektów, które nie ruszyły, zapasy po zamkniętych zakładach. To ścieżka legalna i często jedyna, ale wymaga świadomości ryzyka. Rynek komponentów po EOL jest tym obszarem, w którym pojawiają się podróbki, elementy odzyskiwane z płyt złomowanych i przeznakowywane, a także towar składowany w warunkach, o których nikt nie prowadzi zapisów.
Kupując poza kanałem autoryzowanym, warto przejść uporządkowaną weryfikację:
Dokumentacja. Żądać ciągu pochodzenia towaru, oryginalnych etykiet, spójnych numerów partii i date code. Rozbieżność między date code na obudowie a na opakowaniu jest sygnałem ostrzegawczym numer jeden.
Oględziny. Ślady szlifowania i ponownego pokrycia powierzchni obudowy (resurfacing, blacktopping), niespójna głębokość i ostrość znakowania laserowego, resztki materiału w wybraniach, nierówny połysk. Test rozpuszczalnikiem na kontrolnej sztuce z partii, jeśli nadruk schodzi, sprawa jest zamknięta.
Wyprowadzenia. Ślady po wcześniejszym lutowaniu, nierównomierne pokrycie cyną, wygięcia, resztki topnika. To najczęstszy dowód na odzysk z płyt.
Badanie instrumentalne. Dla partii krytycznych: prześwietlenie rentgenowskie w celu porównania struktury wewnętrznej i połączeń z referencją, przy najwyższym poziomie ryzyka dekapsulacja jednej sztuki i weryfikacja oznaczenia struktury.
Test funkcjonalny. Pomiar kluczowych parametrów na próbce z partii, a nie tylko sprawdzenie, czy element „działa". Podróbka zwykle działa. Nie działa w temperaturze, przy obciążeniu, albo po tysiącu godzin.
Kontrola warunków przechowywania. Poziom MSL, stan opakowania barierowego, wskaźnik wilgotności, w razie potrzeby przepakowanie i suszenie przed przekazaniem na produkcję.
4. Retrofit węzła
Czwarta ścieżka bywa najtańsza, choć wygląda na najdroższą. Jeśli szukamy jednego procesora do sterownika z 2003 roku, warto policzyć koszt wymiany całego węzła sterowania wraz z aktualizacją dokumentacji i szkoleniem obsługi. Godziny inżynierskie zużyte na poszukiwanie i weryfikację pojedynczego układu potrafią przekroczyć koszt nowego modułu, a firma zostaje z tym samym problemem za dwa lata.
Czego nie wolno zrobić skrótem
Komponent pracujący w torze bezpieczeństwa nie podlega zwykłej wymianie na zamiennik. Certyfikat i deklarowane parametry niezawodnościowe odnoszą się do konkretnego typu wyrobu, w konkretnej wersji wykonania. Podmiana czujnika, przekaźnika bezpieczeństwa czy modułu wejść w funkcji bezpieczeństwa wymaga ponownej oceny osiągniętego poziomu i aktualizacji dokumentacji oceny ryzyka. To samo dotyczy wykonań przeciwwybuchowych, gdzie zgodność potwierdza certyfikat wystawiony na określone oznaczenie, a nie podobieństwo konstrukcji.
Praca u podstaw, czyli jak nie stanąć drugi raz
Domykanie luk po EOL w trybie awaryjnym zawsze będzie drogie. Taniej jest przygotować się wcześniej:
Audyt BOM krytycznego. Nie całego parku, tylko maszyn, których postój zatrzymuje produkcję. Rozpisać do poziomu komponentu, z numerami katalogowymi producenta, nie numerami wewnętrznymi.
Klasyfikacja części według skutku, nie ceny. Klasyczne ABC po wartości obrotu prowadzi na manowce. Uszczelka za osiem złotych może zatrzymać linię na trzy dni, a napęd za dwadzieścia tysięcy leży w magazynie jako zapas.
Monitoring statusów cyklu życia. Regularny przegląd pozycji krytycznych pod kątem komunikatów PCN/PDN i statusów NRND. Wystarczy kwartalny rytm.
Stok konsygnacyjny i kitting. Przeniesienie kosztu utrzymania zapasu na dostawcę, przy zachowaniu dostępności. Przy zestawach do przeglądów planowych kompletacja po stronie dostawcy skraca postój, bo technik dostaje jedno opakowanie, a nie listę czternastu pozycji do wyszukania w magazynie.
Zapisy z każdej wymiany. Jeśli technik założył zamiennik, ma to być odnotowane w dokumentacji maszyny. Inaczej za pięć lat zaczynamy od zera.
Podsumowanie
Obsolescencja komponentów nie jest problemem zakupowym, który da się rozwiązać lepszym negocjowaniem ceny. To problem inżynierski, w którym decyzja o dopuszczeniu zamiennika wymaga porównania parametrów, a decyzja o zakupie z rynku wtórnego wymaga procedury weryfikacji. Zakład, który ma rozpisany BOM krytyczny i partnera potrafiącego zarówno znaleźć część nieprodukowaną, jak i udokumentować, skąd pochodzi i co z nią zrobiono przed dostawą, wychodzi z awarii w godzinach. Zakład, który zaczyna szukać w dniu postoju, wychodzi w tygodniach.
