System I/O EtherCAT: kompaktowy moduł serwo EL7211

Nowy moduł EL7211 rozszerza ofertę systemu I/O EtherCAT o nowy, kompletny napęd serwo z prądem na wyjściu do 4.5 ARMS, zamknięty w kompaktowej obudowie 24-mm.

To zaawansowane rozwiązanie dostępne jest w dwóch wariantach, pod względem sposobu dostarczania informacji zwrotnej: z resolwerem lub w technologii OCT (One Cable Technology). W komplecie z nowymi silnikami serwo AM811x, użytkownik dodatkowo otrzymuje wyjątkowo kompaktowy, wydajny i niedrogi system serwo.
Moduł EtherCAT EL7211 ze zintegrowanym resolwerem to imponująca moc napędu w niezwykle kompaktowej obudowie. Zaprojektowany został głównie do współpracy z silnikami AM31xx oraz AM81xx firmy Beckhoff. EL7211 w obudowie 24-mm dostarcza więcej mocy, bo aż do 4.5 A_RMS przy 50 V DC, niż sprawdzony i popularny moduł serwo EL7201 w obudowie 12-mm i mocą 2.8 A_RMS.

OCT upraszcza montaż i redukuje koszty

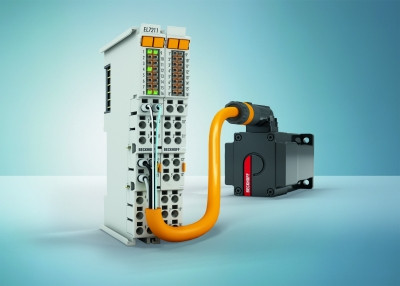

Ponieważ moduł serwo EL7211-0010 obsługuje enkodery absolutne, można go zastosować w połączeniu z silnikami rodziny AM81xx w technologii OCT (One Cable Technology), która poprzez wykorzystanie tylko jednego przewodu zarówno do zasilania jak i przesłania sygnału informacji zwrotnej, pozwala znacząco obniżyć koszty uruchomienia i materiałów. Zintegrowana w silniki elektroniczna tabliczka znamionowa jest automatycznie odczytywana przez moduł EtherCAT EL7211-0010, co znacząco upraszcza konserwację silnika.
Technologia szybkiego sterowania zastosowana w modułach EL7211, uzyskana poprzez sterowanie prądem i prędkością PI, jest idealnym rozwiązaniem dla szybkich i wysoce dynamicznych aplikacji pozycjonowania. Monitorowanie dużej ilości parametrów, tj. wartości napięć, prądów czy też temperatury i obciążenia silnika poprzez obliczenia modelu 12T, oferuje maksymalną niezawodność rozwiązania. EtherCAT, jako system komunikacji wysokiej wydajności oraz CoE (CAN over EtherCAT) na poziomie aplikacji pozwalają na uzyskanie optymalnej fuzji z technologią opartą o PC (PC-based).

Nowe, kompaktowe silniki serwo to dodatkowa oszczędność miejsca
Nowe silniki serwo AM811x, sterowane przez moduły EL72xx-0010, w zakresie mocy wyjścia od 50 do 250 W i kołnierzem o rozmiarze 40 mm zostały zaprojektowane tak, by w jak największym stopniu minimalizować zajmowaną przestrzeń. Wyposażono je w enkodery absolutne jedno, lub wieloobrotowe, z rozdzielczością 15 bit i technologią OCT (One Cable Technology). Obrotowe złącza z funkcją szybkiego rozłączania ułatwiają montaż przy jednoczesnym spełnieniu wszystkich wymogów przemysłowych. Silniki AM811x występują w trzech rozmiarach, a opcjonalne wyposażenie w hamulec magnetyczny umożliwia stosowanie ich w szerokim zakresie aplikacji.
