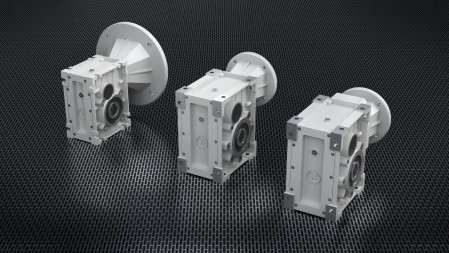

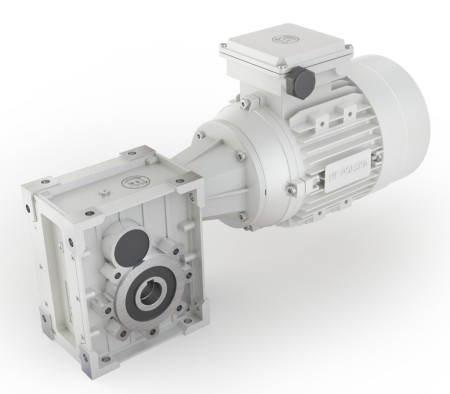

Przekładnie hipoidalne THF

Przekładnie hipoidalne THF, należące do grupy przekładni mechanicznych o osiach nierównoległych, okazują się idealnym zamiennikiem dla szeroko stosowanych w maszynach przekładni ślimakowych.

Odznaczają się równomiernością przekazywania momentu obrotowego, nawet przy jego chwilowym zwiększeniu, odpornością na wgłębienia zmęczeniowe (pitting), cichobieżnością zachowując wysoką sprawność (do 96%).
Konstrukcja przekładni hipoidalnej THF umożliwia zastosowanie jej, bez zbędnych i kosztownych przeróbek mechanicznych, jako bezpośredniego zamiennika za przekładnie ślimakowe szeroko dostępne na rynku europejskim. Zachęcamy do zapoznania się z tą innowacyjną konstrukcją przekładni mechanicznej w niniejszym artykule.
Przekładnie hipoidalne THF otrzymały wyróżnienie "Najbardziej innowacyjny produkt roku 2013" oraz nagrodę "Produkt roku 2013" w konkursie organizowanym przez periodyk "Napędy i sterowanie" pod patronatem Polskiej Agencji rozwoju Przedsiębiorczości oraz Akademii Górniczo-Hutniczej w Krakowie.

Właściwości:

Moc przenoszona

• zakres przenoszonej mocy wejściowej: 0,12kW ÷ 4,00kW

Przełożenie i=

• przekładnie 2-stopniowe: 7,5 ÷ 60
• przekładnie 3-stopniowe: 60 ÷ 300

Wyjściowy moment obrotowy

• przekładnie 2-stopniowe: 6Nm ÷ 580Nm
• przekładnie 3-stopniowe: 15Nm ÷ 600Nm

Koła zębate

• wykonane ze stali konstrukcyjnej stopowej chromowo-manganowej z dodatkiem tytanu 20CrMnTiH1

Sprawność

• przekładnie 2-stopniowe: 92% ÷ 96% (w zależności od przełożenia)
• przekładnie 3-stopniowe: 90% ÷ 94% (w zależności od przełożenia)
