Silniki hydrauliczne Hägglunds CA dostarczają niezrównaną wydajność i niezawodność w kompaktowej formie

Odpowiedzią na te wyzwania jest seria promieniowych silników tłokowych Hägglunds CA od Bosch Rexroth. Te kompaktowe, a zarazem niezwykle wytrzymałe bezpośrednie napędy hydrauliczne redefiniują pojęcie gęstości mocy w wymagających aplikacjach typu heavy-duty.

Odpowiedź na kluczowe wyzwanie inżynieryjne

Tradycyjne układy napędowe, oparte na silnikach elektrycznych i przekładniach mechanicznych, często napotykają bariery technologiczne w trudnych warunkach eksploatacyjnych. Przekładnie generują znaczne straty energii, są podatne na zużycie mechaniczne, a ich duża masa i gabaryty obciążają konstrukcję nośną maszyn. Co więcej, w przypadku nagłego zablokowania wału w maszynie – co jest powszechne w procesach kruszenia czy rozdrabniania – energia kinetyczna zgromadzona w przekładni może doprowadzić do katastrofalnej awarii wału wraz z innymi elementami przeniesienia napędu.

Silniki serii Hägglunds CA eliminują te ograniczenia. Dzięki technologii napędu bezpośredniego (direct drive) silnik jest montowany bezpośrednio na wale napędzanego urządzenia za pomocą tarczy skurczowej lub połączenia zębatego. Taka konfiguracja pozwala na rezygnację ze sprzęgieł, przekładni i fundamentów, co drastycznie upraszcza strukturę mechaniczną maszyny, zwiększa jej niezawodność oraz znacząco skraca czas potrzebny na prace konserwacyjne.

Zaawansowana konstrukcja i zasada działania

Silnik Hägglunds CA to hydrauliczny silnik wielotłoczkowy promieniowy z obracającym się blokiem cylindrowym oraz nieruchomą obudową. Konstrukcja ta bazuje na sprawdzonych i precyzyjnych rozwiązaniach inżynieryjnych:
Blok cylidrowy osadzony jest w obudowie na wytrzymałych, stałych łożyskach wałeczkowych. Parzysta liczba tłoków rozmieszczona jest promieniowo wewnątrz bloku cylindrowego. Specjalnie zaprojektowany rozdzielacz precyzyjnie kieruje dopływający i odpływający olej hydrauliczny do oraz z tłoków roboczych. Każdy z tłoków współpracuje z rolką krzywkową.

Gdy ciśnienie hydrauliczne zaczyna działać na tłoki, rolki krzywkowe są dociskane do pofalowanej powierzchni pierścienia krzywkowego, który jest sztywno połączony z obudową silnika. W wyniku tego oddziaływania generowany jest płynny, wysoki moment, który jest bezpośrednio proporcjonalny do ciśnienia roboczego w układzie. Symetryczna budowa silnika pozwala również na opcjonalną konfigurację dwubiegową (2-speed). Przy użyciu odpowiedniego zaworu dwubiegowego użytkownik może uzyskać dwie różne objętości robocze i prędkości obrotowe przy stałym natężeniu przepływu oleju, co pozwala na elastyczne dostosowanie parametrów pracy do aktualnych potrzeb technologicznych.

Bezpieczeństwo i unikalne korzyści operacyjne

Kluczową zaletą silników Hägglunds CA w porównaniu z napędami mechanicznymi jest ich niezwykle niski moment bezwładności. W momencie wystąpienia gwałtownego przeciążenia lub zablokowania maszyny roboczej, system hydrauliczny natychmiastowo przejmuje i amortyzuje siłę uderzenia. Zawory przelewowe otwierają się w ułamku sekundy, ograniczając ciśnienie i chroniąc całą linię wału oraz narzędzia robocze przed uszkodzeniami mechanicznymi.

Dodatkowo, seria Hägglunds CA oferuje szereg innych korzyści funkcjonalnych:

• Praca w trybie wolnego koła (Freewheeling): Umożliwia swobodne obracanie się wału napędzanego urządzenia bez generowania oporów hydraulicznych i strat energii, gdy napęd nie jest aktywny.
• Kompatybilność z cieczami EAL: Wszystkie silniki z tej serii są konstrukcyjnie przystosowane do pracy z biodegradowalnymi i przyjaznymi dla środowiska cieczami hydraulicznymi typu EAL. Jest to kluczowe wymaganie m.in. w przemyśle morskim, wydobywczym oraz w instalacjach zlokalizowanych w strefach chronionych ekologicznie.
• Certyfikacja ISO 9001: Cały proces produkcyjny podlega rygorystycznemu systemowi zapewnienia jakości, co gwarantuje maksymalną bezawaryjność każdego dostarczanego egzemplarza.

Model CA 280: Nowy wymiar mocy w kompaktowej obudowie

Istotnym etapem rozwoju platformy CA jest wprowadzenie na rynek modelu Hägglunds CA 280 – największej dotychczas jednostki w tej serii. Silnik ten został zaprojektowany, aby dostarczyć ekstremalnie wysoki moment w kompaktowej obudowie, bez jakichkolwiek kompromisów w kwestii trwałości.

„Cel był jasny: dostarczyć wysoki moment w kompaktowej obudowie, bez żadnych kompromisów w kwestii wytrzymałości i niezawodności” – podkreśla Daniel Kajhager, dyrektor ds. globalnej inżynierii w Hägglunds. Nowy model doskonale sprawdza się w najcięższych aplikacjach przemysłowych, takich jak wiertnice wielkośrednicowe (raise boring rigs), podajniki członowe (apron feeders), ciężkie przenośniki taśmowe w górnictwie oraz dwuwałowe rozdrabniacze w sektorze recyklingu.

Integracja systemowa dzięki Hägglunds Fusion

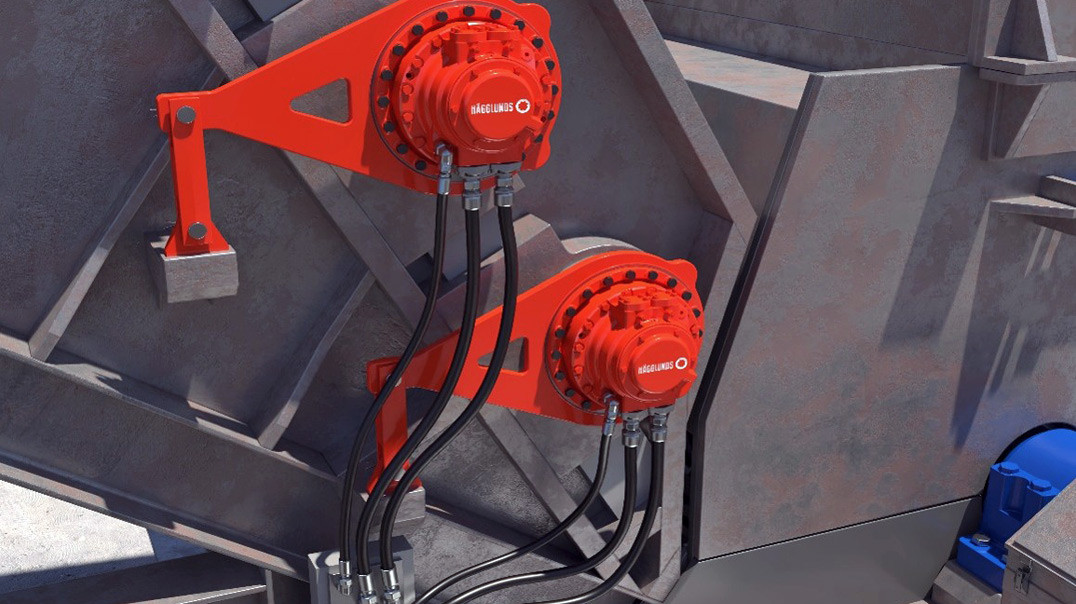

Dla inżynierów poszukujących maksymalnego uproszczenia zabudowy, silnik Hägglunds CA stanowi centralną część systemu Hägglunds Fusion. Jest to zintegrowany, fabrycznie przetestowany system napędowy montowany bezpośrednio na wale maszyny roboczej. Łączy on silnik hydrauliczny, pompę tłokową oraz nowoczesny układ sterowania w jeden zwarty moduł. Rozwiązanie to całkowicie eliminuje potrzebę budowania dedykowanych maszynowni hydraulicznych oraz prowadzenia skomplikowanego rurociągu, oferując bezkonkurencyjną oszczędność miejsca i maksymalną łatwość instalacji.

Dzięki swojej elastyczności, wytrzymałości i unikalnym parametrom technicznym, seria silników Hägglunds CA od Bosch Rexroth stanowi niezawodne narzędzie do optymalizacji procesów przemysłowych, zapewniając zakładom stabilność operacyjną i realną przewagę technologiczną.
