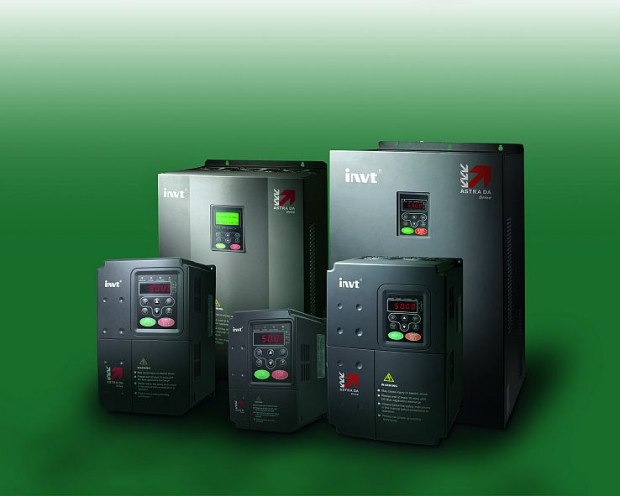

ASTOR - Astraada Drive CHV100 - przemienniki sterowane wektorowo ze sprzężeniem zwrotnym

Astraada Drive CHV100 to seria nowoczesnych przemienników częstotliwości dedykowana do aplikacji wymagających pełnej kontroli ruchu. Dzięki zastosowaniu dwóch niezależnych procesorów, 16-bitowego DSP do szybkich obliczeń wektorowych oraz 32-bitowego procesora ARM sterującego urządzeniem, seria CHV100 idealnie nadaje się do najbardziej wymagających aplikacji.

Seria CHV100 może dodatkowo być rozbudowywana o opcjonalne karty rozszerzeń zwiększające funkcjonalność falownika, a co za tym idzie możliwość stosowania w wymagających, nietypowych aplikacjach. Obecnie dostępne są trzy moduły: z dodatkowymi portami RS232 i RS485, do obsługi enkodera oraz karta rozszerzeń wejść/wyjść.

Wybrane parametry pracy:

• Trzy metody sterowania: wektorowa ze sprzężeniem zwrotnym (VC – Vector Control); wektorowa bez sprzężenia zwrotnego (SVC – Sensorless Vector Control); skalarna - sterowanie częstotliwościowe U/f
• Przeciążalność: 150% prądu znamionowego przez 60s, 180% prądu znamionowego przez 10s
• Współczynnik regulacji prędkości: 1:100 (SVC), 1:1000 (VC)
• Częstotliwość kluczowania: 1kHz~16kHz

Tryby zadawania częstotliwości wyjściowej:

• Klawiatura
• Wejścia analogowe
• Wejście wysokoczęstotliwościowe
• Magistrala komunikacyjna RS485 z obsługą protokołów MODBUS RTU i ASCII
• Tryb wielobiegowy zadawania częstotliwości
• Tryb pracy automatycznej (prosty sterownik PLC)

(Możliwe jest połączenie wielu trybów oraz przełączanie pomiędzy trybami pracy).

Elementy w standardzie:

• Wbudowany panel sterowania LED, możliwość podpięcia panela zdalnego
• Obsługa dwóch paneli LED (wbudowanego oraz zewnętrznego) jednocześnie
• Możliwość podłączenia zewnętrznego panelu LCD
• Wbudowany moduł hamujący dla mocy do 15kW
• Wbudowany dławik dla mocy od 18,5kW do 90k

Funkcje:

• Funkcja dynamicznej i statycznej auto-konfiguracji parametrów silnika, zapewniająca bardzo dobre sterowanie wektorowe
• Funkcja kontroli momentu
• Tryb pracy oscylacyjnej
• Definiowanie krzywej rozruchu silnika
• Automatyczna regulacja napięcia (AVR)
• Klawisz QUICK/JOG z funkcją definiowaną przez użytkownika
