Współczynnik mocy: Co to jest, jak działa i dlaczego ma znaczenie w instalacjach elektrycznych?

W dzisiejszym dynamicznym środowisku przemysłowym, gdzie efektywność energetyczna i optymalizacja kosztów stanowią fundament konkurencyjności, każdy inżynier elektryk czy menedżer utrzymania ruchu staje przed wyzwaniem zarządzania złożonymi systemami zasilania. Jednym z kluczowych, a często niedocenianych parametrów, który bezpośrednio wpływa na wydajność, niezawodność i przede wszystkim koszty operacyjne instalacji elektrycznych, jest współczynnik mocy (cos φ).

Posłuchaj
00:00

Artykuł ma na celu kompleksowe i techniczne wyjaśnienie istoty cos φ, jego mechanizmów działania oraz praktycznych implikacji w środowisku przemysłowym B2B, dostarczając wiedzy niezbędnej do podejmowania świadomych decyzji operacyjnych i inwestycyjnych.

Zrozumienie i optymalizacja współczynnika mocy to nie tylko kwestia zgodności z normami, ale przede wszystkim strategiczny krok w kierunku redukcji kosztów, zwiększenia stabilności sieci i podniesienia ogólnej efektywności energetycznej zakładu.

Co to jest współczynnik mocy (cos φ)? – Definicja i podstawowe pojęcia

Współczynnik mocy (cos φ) to fundamentalny parametr w elektrotechnice, który określa efektywność wykorzystania energii elektrycznej w obwodach prądu przemiennego. Jest to stosunek mocy czynnej (P) do mocy pozornej (S), wyrażany wzorem: cos φ = P / S. Jego wartość mieści się w przedziale od 0 do 1, gdzie idealna wartość 1 oznacza pełną efektywność i brak strat wynikających z mocy biernej. Parametr ten, wprowadzony pod koniec XIX wieku przez Michała Doliwo-Dobrowolskiego, stał się kluczowym wskaźnikiem oceny wykorzystania mocy użytecznej w instalacjach elektrycznych.

Warto również wspomnieć, że w bardziej złożonych systemach, gdzie występują zniekształcenia harmoniczne, używa się terminu całkowity współczynnik mocy (λ), który uwzględnia zarówno przesunięcie fazowe, jak i wpływ harmonicznych. Całkowity współczynnik mocy λ jest iloczynem składowej odkształcenia prądu (γ) i współczynnika przesunięcia fazowego pierwszej harmonicznej (cos φ), czyli λ = γ × cos φ. Dla uproszczenia, w większości analiz skupiamy się na cos φ, który odnosi się do przesunięcia fazowego podstawowej harmonicznej.

Moc czynna, bierna i pozorna – klucz do zrozumienia cos φ

Aby w pełni zrozumieć współczynnik mocy, niezbędne jest rozróżnienie trzech rodzajów mocy w obwodach prądu przemiennego:

  • Moc czynna (P): Mierzona w watach [W], jest to energia, która faktycznie wykonuje użyteczną pracę – na przykład napędza silniki, generuje światło, ciepło lub zasila urządzenia elektroniczne. Jest to moc, za którą przedsiębiorstwo płaci i która przekłada się na realne efekty produkcyjne.
  • Moc bierna (Q): Mierzona w warach [var], jest to energia, która nie wykonuje żadnej użytecznej pracy, ale jest niezbędna do działania niektórych urządzeń, takich jak silniki indukcyjne, transformatory czy dławiki. Jest ona magazynowana i oddawana do sieci, obciążając ją i powodując straty przesyłowe, a w konsekwencji – dodatkowe opłaty.
  • Moc pozorna (S): Mierzona w woltoamperach [VA], jest to geometryczna suma mocy czynnej i biernej. Reprezentuje całkowitą moc, która jest pobierana z sieci. Zależność między tymi trzema mocami najlepiej obrazuje trójkąt mocy, gdzie S jest przeciwprostokątną, a P i Q przyprostokątnymi. Wzór na moc pozorną to S² = P² + Q².

Zatem, niski współczynnik mocy (cos φ) bezpośrednio wskazuje na to, że w instalacji występuje wysoka moc bierna. Przykładowo, jeśli cos φ = 0,5, oznacza to, że tylko 50% pobranej mocy pozornej to moc czynna, wykonująca użyteczną pracę, a pozostałe 50% to moc bierna, która jedynie obciąża sieć i generuje straty.

Kąt fi (φ) i przesunięcie fazowe – rola w obwodach AC

Kluczowym elementem w definicji współczynnika mocy jest kąt fi (φ), który reprezentuje przesunięcie fazowe między prądem a napięciem w obwodzie prądu przemiennego. W idealnym scenariuszu, gdy prąd i napięcie są w fazie (kąt φ = 0°), cos φ = cos(0°) = 1, co oznacza brak mocy biernej i maksymalną efektywność. Im większe przesunięcie fazowe, tym większy kąt φ, a co za tym idzie – niższy cos φ.

W odbiornikach indukcyjnych, takich jak silniki elektryczne, dławiki czy transformatory, prąd opóźnia się względem napięcia, co skutkuje dodatnim kątem φ (>0) i generowaniem mocy biernej indukcyjnej. Z kolei w odbiornikach pojemnościowych, np. kondensatorach, prąd wyprzedza napięcie, co daje ujemny kąt φ (<0) i generowanie mocy biernej pojemnościowej. Oba typy mocy biernej obciążają sieć i obniżają współczynnik mocy.

W kontekście analizy jakości energii, często spotyka się również termin DPF (Displacement Power Factor), który jest równy cos(φ) i mierzy przesunięcie fazowe wyłącznie dla pierwszej harmonicznej prądu i napięcia, ignorując zniekształcenia harmoniczne wyższego rzędu.

Różnica między cos φ a Power Factor (PF) – kiedy używać którego terminu?

Chociaż terminy cos φ i Power Factor (PF) są często używane zamiennie, zwłaszcza w kontekście podstawowych obwodów sinusoidalnych, istnieją między nimi subtelne, lecz istotne różnice, które stają się kluczowe w nowoczesnych instalacjach z nieliniowymi odbiornikami.

  • Cos φ (cos φ): Ściśle odnosi się do współczynnika przesunięcia fazowego (Displacement Power Factor, DPF). Jest to cosinus kąta φ, czyli kąta przesunięcia fazowego między podstawową harmoniczną prądu a podstawową harmoniczną napięcia. Jest to miara wpływu mocy biernej indukcyjnej lub pojemnościowej na efektywność.
  • Power Factor (PF): To szersze pojęcie, zwane całkowitym współczynnikiem mocy (True Power Factor). Uwzględnia on nie tylko przesunięcie fazowe (cos φ), ale także zniekształcenia harmoniczne prądu i napięcia, które są wprowadzane do sieci przez nieliniowe odbiorniki (np. zasilacze impulsowe, falowniki, oświetlenie LED). Wzór na PF to PF = P / S, gdzie S to całkowita moc pozorna, uwzględniająca również składowe harmoniczne.

W praktyce, w idealnych obwodach sinusoidalnych, gdzie nie ma zniekształceń harmonicznych, PF = cos φ. Jednak w większości współczesnych instalacji przemysłowych, z uwagi na powszechne stosowanie elektroniki mocy, falowników i oświetlenia LED, występowanie harmonicznych jest normą. W takich przypadkach PF będzie zawsze niższy lub równy cos φ. Dla inżynierów i specjalistów ds. efektywności energetycznej kluczowe jest monitorowanie obu tych parametrów, aby kompleksowo ocenić jakość energii i efektywność instalacji.

Dlaczego współczynnik mocy ma znaczenie w instalacjach elektrycznych?

Współczynnik mocy jest jednym z najważniejszych parametrów decydujących o efektywności i ekonomice pracy każdej instalacji elektrycznej, szczególnie w przemyśle. Jego niska wartość niesie ze sobą szereg negatywnych konsekwencji, które bezpośrednio przekładają się na koszty, niezawodność i bezpieczeństwo systemu. Zrozumienie tego, dlaczego współczynnik mocy ma znaczenie, jest kluczowe dla każdego, kto zarządza infrastrukturą elektryczną w przedsiębiorstwie.

Wpływ niskiego cos φ na koszty energii i opłaty (np. dla dużych odbiorców)

Jednym z najbardziej odczuwalnych skutków niskiego współczynnika mocy (cos φ) są znacząco podwyższone rachunki za energię elektryczną. Operatorzy sieci energetycznych w Polsce, podobnie jak w wielu innych krajach, nakładają dodatkowe opłaty za pobór mocy biernej indukcyjnej, jeśli jej poziom przekroczy określone progi. Zazwyczaj akceptowalny poziom cos φ w zakładach przemysłowych to minimum 0,9. Jeśli cos φ spadnie poniżej tej wartości (np. 0,85), przedsiębiorstwo jest obciążane karami finansowymi za energię bierną.

Te dodatkowe opłaty wynikają z faktu, że moc bierna, choć nie wykonuje użytecznej pracy, obciąża sieć przesyłową i dystrybucyjną. Operator musi zapewnić odpowiednio przewymiarowaną infrastrukturę (transformatory, kable, rozdzielnie), aby była w stanie przesyłać zarówno moc czynną, jak i bierną. Niska wartość cos φ oznacza, że dla tej samej mocy czynnej, prąd płynący w sieci jest znacznie większy, co generuje większe straty w postaci ciepła i wymaga droższej, bardziej wytrzymałej infrastruktury. Dla dużych odbiorców przemysłowych, opłaty za moc bierną mogą stanowić znaczącą pozycję w budżecie energetycznym, często sięgającą kilkunastu, a nawet kilkudziesięciu procent całkowitego rachunku.

Obciążenie sieci, straty przesyłowe i żywotność urządzeń

Poza bezpośrednimi kosztami, niski współczynnik mocy ma również szereg negatywnych konsekwencji technicznych:

  • Zwiększone obciążenie sieci: Wyższy prąd wynikający z niskiego cos φ powoduje większe obciążenie transformatorów, kabli, rozdzielnic i innych elementów instalacji. To z kolei prowadzi do konieczności przewymiarowania tych komponentów, co generuje dodatkowe koszty inwestycyjne już na etapie projektowania lub modernizacji.
  • Wzrost strat przesyłowych: Zwiększony prąd oznacza również wyższe straty energii w postaci ciepła (straty Joule'a) w przewodach i transformatorach. Te straty są proporcjonalne do kwadratu prądu, co oznacza, że nawet niewielki spadek cos φ może znacząco zwiększyć marnotrawstwo energii w całej instalacji.
  • Spadki napięcia: Zwiększony prąd powoduje większe spadki napięcia na elementach rezystancyjnych i indukcyjnych instalacji. Niestabilne napięcie może negatywnie wpływać na pracę maszyn i urządzeń, prowadząc do ich nieprawidłowego działania, zmniejszenia wydajności, a nawet uszkodzeń.
  • Skrócenie żywotności urządzeń: Praca w warunkach podwyższonego prądu i niestabilnego napięcia przyspiesza zużycie izolacji, elementów przełączających i innych komponentów urządzeń elektrycznych, skracając ich żywotność i zwiększając ryzyko awarii oraz nieplanowanych przestojów w produkcji.
  • Wpływ na środowisko: Wyższe straty energii oznaczają większe zużycie zasobów i wyższe emisje CO2, co jest sprzeczne z rosnącymi wymaganiami dotyczącymi efektywności energetycznej i zrównoważonego rozwoju.

Jaki powinien być współczynnik mocy? – Optymalne wartości i ich interpretacja

Pytanie, jaki powinien być współczynnik mocy, jest kluczowe dla optymalnego zarządzania instalacją. Idealna wartość cos φ to 1,0, co oznacza pełną synchronizację faz i brak mocy biernej. W praktyce jednak osiągnięcie tej wartości jest trudne, a często niemożliwe, ze względu na charakterystykę odbiorników przemysłowych.

Dla większości instalacji przemysłowych, optymalny współczynnik mocy powinien wynosić co najmniej 0,9. Wartości powyżej 0,9 są zazwyczaj akceptowalne przez operatorów sieci i pozwalają uniknąć opłat za energię bierną. Dążenie do wartości bliskich 0,95, a nawet wyższych, jest wysoce rekomendowane, ponieważ przynosi dodatkowe korzyści w postaci dalszej redukcji strat, poprawy stabilności napięcia i zwiększenia rezerwy mocy w instalacji.

Wartości poniżej 0,9 są sygnałem alarmowym i wskazują na konieczność podjęcia działań korygujących. Regularne audyty energetyczne i monitorowanie współczynnika mocy są niezbędne do utrzymania go na optymalnym poziomie i zapewnienia efektywnej gospodarki energetycznej w przedsiębiorstwie.

Jak obliczyć współczynnik mocy? – Wzory i przykłady

Zrozumienie, jak obliczyć współczynnik mocy, jest fundamentalne dla każdego inżyniera, który chce monitorować i optymalizować efektywność energetyczną instalacji. Istnieje kilka wzorów, które pozwalają na wyznaczenie tego parametru, w zależności od dostępnych danych.

Podstawowy wzór na cos φ (P/S)

Najbardziej podstawowy i powszechnie stosowany wzór na współczynnik mocy (cos φ), który bezpośrednio wynika z jego definicji, to stosunek mocy czynnej do mocy pozornej:

cos φ = P / S

Gdzie:

  • P to moc czynna, wyrażona w watach [W].
  • S to moc pozorna, wyrażona w woltoamperach [VA].

Ten wzór jest intuicyjny i pokazuje, jaka część całkowitej mocy pobranej z sieci (S) jest faktycznie wykorzystywana do wykonania użytecznej pracy (P).

Inny sposób wyrażenia cos φ, bazujący na kącie przesunięcia fazowego (φ) między prądem a napięciem, to:

cos φ = cos(φ)

Ten wzór jest szczególnie użyteczny, gdy dysponujemy pomiarami kąta przesunięcia fazowego, co jest możliwe dzięki zaawansowanym analizatorom sieci.

W kontekście trójkąta mocy, gdzie moc pozorna (S) jest przeciwprostokątną, a moc czynna (P) i moc bierna (Q) są przyprostokątnymi, możemy również użyć wzoru:

cos φ = P / √(P² + Q²)

Ten wzór podkreśla zależność współczynnika mocy od obu składowych mocy – czynnej i biernej.

Przykłady obliczeń w praktyce (np. dla silnika indukcyjnego)

Aby lepiej zilustrować zastosowanie tych wzorów, rozważmy praktyczny przykład dla typowego odbiornika przemysłowego, jakim jest silnik indukcyjny.

Przykład 1: Obliczenie cos φ na podstawie mocy czynnej i pozornej

Załóżmy, że silnik indukcyjny w Państwa zakładzie pobiera z sieci:

  • Moc czynną (P) = 100 kW
  • Moc pozorną (S) = 125 kVA

Korzystając z podstawowego wzoru:

cos φ = P / S = 100 kW / 125 kVA = 0,8

W tym przypadku współczynnik mocy wynosi 0,8. Jest to wartość niższa niż zalecane 0,9, co oznacza, że silnik generuje znaczną ilość mocy biernej i prawdopodobnie wiąże się z dodatkowymi opłatami oraz stratami w instalacji. Wskazuje to na konieczność rozważenia kompensacji mocy biernej.

Przykład 2: Obliczenie cos φ na podstawie mocy czynnej i biernej

Załóżmy, że ten sam silnik indukcyjny ma następujące parametry:

  • Moc czynna (P) = 100 kW
  • Moc bierna (Q) = 75 kvar

Najpierw musimy obliczyć moc pozorną (S) za pomocą wzoru z trójkąta mocy:

S² = P² + Q²

S² = (100 kW)² + (75 kvar)²

S² = 10000 + 5625 = 15625

S = √15625 = 125 kVA

Teraz możemy obliczyć cos φ:

cos φ = P / S = 100 kW / 125 kVA = 0,8

Oba przykłady prowadzą do tego samego wyniku, potwierdzając, że niski współczynnik mocy w przypadku odbiorników indukcyjnych jest powszechnym zjawiskiem, które wymaga aktywnego zarządzania.

Poprawa współczynnika mocy – metody kompensacji mocy biernej

Skoro już wiemy, co to jest współczynnik mocy i dlaczego ma tak duże znaczenie, naturalnym kolejnym krokiem jest zrozumienie, jak poprawić współczynnik mocy. Głównym celem jest zminimalizowanie przepływu mocy biernej w instalacji, co nazywamy kompensacją mocy biernej. Istnieją dwie podstawowe kategorie metod kompensacji: bierna i aktywna, każda z nich ma swoje specyficzne zastosowania i korzyści.

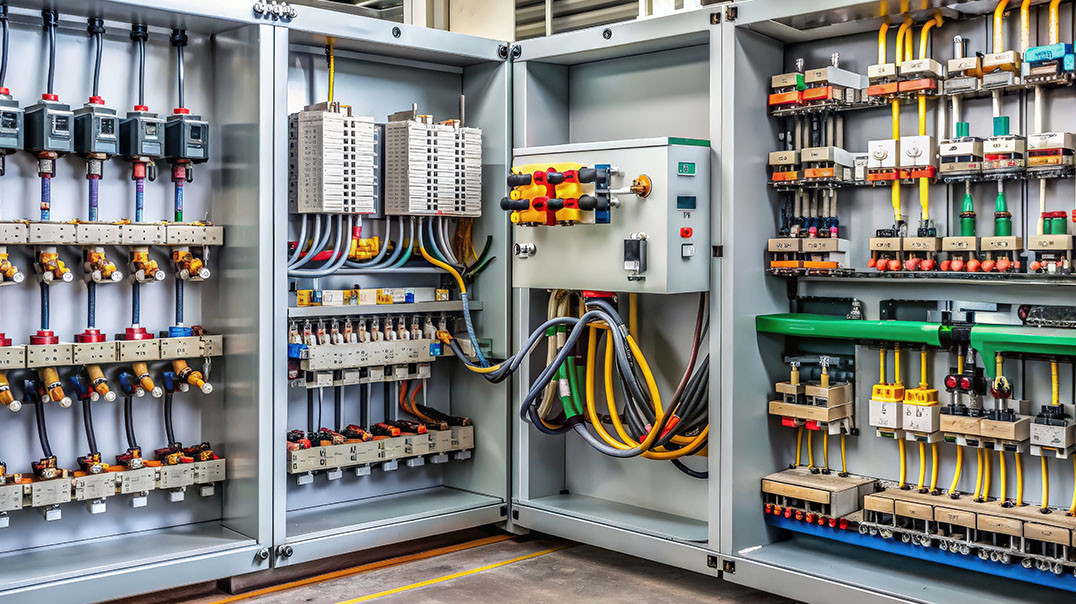

Kompensacja bierna – kondensatory i dławiki (zasada działania, zastosowanie)

Kompensacja bierna jest najbardziej tradycyjną i powszechnie stosowaną metodą poprawy współczynnika mocy. Polega ona na wprowadzaniu do instalacji urządzeń, które generują moc bierną o przeciwnym charakterze niż dominujące odbiorniki, w celu jej zneutralizowania.

  • Kondensatory: Są to najczęściej stosowane elementy do kompensacji mocy biernej indukcyjnej, która jest generowana przez silniki, transformatory, dławiki i inne urządzenia z cewkami. Kondensatory pobierają moc bierną pojemnościową, która "znosi" moc bierną indukcyjną, zmniejszając jej przepływ z sieci. Mogą być instalowane indywidualnie przy pojedynczych odbiornikach (kompensacja indywidualna), w grupach (kompensacja grupowa) lub centralnie w rozdzielni głównej (kompensacja centralna). Badania wykazują, że układy z kondensatorami są w stanie poprawić cos φ do wartości powyżej 0,95.
  • Dławiki: Są stosowane rzadziej, głównie do kompensacji mocy biernej pojemnościowej. Taka sytuacja może wystąpić w instalacjach z długimi liniami kablowymi lub z dużą ilością urządzeń elektronicznych generujących moc bierną pojemnościową (np. niektóre rodzaje oświetlenia LED). Dławiki pobierają moc bierną indukcyjną, neutralizując nadmiar mocy pojemnościowej.

Zasada działania jest prosta: kondensatory i dławiki magazynują energię elektryczną i oddają ją do sieci w odpowiednich momentach cyklu prądu przemiennego, zmniejszając zapotrzebowanie na moc bierną z zewnętrznej sieci energetycznej. Dzięki temu prąd płynący w instalacji jest mniejszy, co redukuje straty i opłaty.

Kompensacja aktywna – filtry aktywne (kiedy są potrzebne, korzyści)

Wraz z rozwojem technologii i coraz szerszym zastosowaniem nieliniowych odbiorników (takich jak falowniki, zasilacze impulsowe, piece łukowe), które generują zniekształcenia harmoniczne, sama kompensacja bierna za pomocą kondensatorów staje się niewystarczająca. W takich przypadkach niezbędna jest kompensacja aktywna, realizowana za pomocą filtrów aktywnych.

Filtry aktywne to zaawansowane urządzenia elektroniczne, które monitorują prąd w sieci i dynamicznie wprowadzają do niej prądy o odpowiednim kształcie i fazie, aby zneutralizować nie tylko moc bierną (indukcyjną i pojemnościową), ale także zniekształcenia harmoniczne. Ich główne korzyści to:

  • Kompleksowa poprawa Power Factor (PF): Filtry aktywne poprawiają nie tylko cos φ, ale także redukują współczynnik zniekształceń harmonicznych (THD), co przekłada się na wyższy całkowity współczynnik mocy (PF).
  • Dynamiczna reakcja: W przeciwieństwie do stałych baterii kondensatorów, filtry aktywne reagują w czasie rzeczywistym na zmieniające się obciążenie i dynamicznie dopasowują kompensację.
  • Redukcja harmonicznych: Eliminują szkodliwe harmoniczne, które mogą powodować przegrzewanie się transformatorów, awarie urządzeń elektronicznych i zakłócenia w sieci.
  • Zwiększenie niezawodności: Poprawa jakości energii elektrycznej przekłada się na stabilniejszą pracę maszyn i dłuższą żywotność urządzeń.

Filtry aktywne są szczególnie potrzebne w instalacjach, gdzie występuje duża liczba odbiorników nieliniowych, zmienne obciążenie oraz rygorystyczne wymagania dotyczące jakości energii. Choć są droższe od tradycyjnych baterii kondensatorów, ich zdolność do kompleksowej poprawy jakości energii często uzasadnia inwestycję w perspektywie długoterminowej.

Wybór odpowiedniej metody kompensacji dla różnych instalacji

Wybór optymalnej metody kompensacji zależy od specyfiki instalacji i charakteru odbiorników. Kluczowe jest przeprowadzenie szczegółowego audytu energetycznego, który pozwoli zidentyfikować źródła mocy biernej i harmonicznych. Na podstawie wyników audytu można podjąć decyzję o zastosowaniu:

  • Baterii kondensatorów (stałych lub automatycznych): Idealne dla instalacji z dominującymi odbiornikami indukcyjnymi i stosunkowo stabilnym obciążeniem, gdzie głównym problemem jest moc bierna indukcyjna.
  • Dławików: W przypadku nadmiernej mocy biernej pojemnościowej.
  • Filtrów aktywnych: Niezbędne w instalacjach z dużą ilością odbiorników nieliniowych, gdzie problemem są zarówno moc bierna, jak i zniekształcenia harmoniczne.
  • Rozwiązań hybrydowych: Często stosuje się kombinację baterii kondensatorów i filtrów aktywnych, aby efektywnie zarządzać zarówno mocą bierną, jak i harmonicznymi, optymalizując koszty i wydajność.

Pamiętajmy, że regularne pomiary i korekty są kluczowe, zwłaszcza w zakładach z dynamicznie zmieniającymi się procesami produkcyjnymi i nowymi urządzeniami.

Pomiar współczynnika mocy – urządzenia i technologie

Skuteczne zarządzanie współczynnikiem mocy (cos φ) wymaga precyzyjnych pomiarów i analizy danych. Bez rzetelnych informacji o aktualnym stanie instalacji, wszelkie działania optymalizacyjne będą jedynie zgadywaniem. Na szczęście, rynek oferuje szeroki wachlarz urządzeń i technologii umożliwiających dokładny pomiar współczynnika mocy oraz innych kluczowych parametrów jakości energii elektrycznej.

Analizatory sieci, liczniki energii i mierniki cos φ (jak działają, co mierzą)

Do monitorowania i analizy współczynnika mocy oraz innych parametrów elektrycznych wykorzystuje się różnorodne urządzenia:

  • Analizatory sieci energetycznej: To najbardziej zaawansowane narzędzia, często wyposażone w funkcje rejestracji i analizy danych w czasie rzeczywistym. Mierzą one kompleksowo wszystkie kluczowe parametry, takie jak:
    • Moc czynna (P), bierna (Q), pozorna (S).
    • Napięcie, prąd, częstotliwość.
    • Współczynnik mocy (cos φ) oraz całkowity współczynnik mocy (PF).
    • Kąt przesunięcia fazowego (φ).
    • Współczynnik zniekształceń harmonicznych (THD) dla prądu i napięcia.
    • Poszczególne harmoniczne.
    Dzięki nim możliwe jest szczegółowe zidentyfikowanie źródeł problemów z jakością energii i precyzyjne dobranie metody kompensacji. Analizatory mogą być stacjonarne (montowane na stałe w rozdzielniach) lub przenośne (do audytów terenowych).
  • Liczniki energii elektrycznej: Nowoczesne liczniki energii, zwłaszcza te stosowane u dużych odbiorców przemysłowych, nie tylko rejestrują zużycie energii czynnej, ale także mierzą i bilansują energię bierną (indukcyjną i pojemnościową). Na ich podstawie operatorzy sieci naliczają opłaty za moc bierną. Niektóre zaawansowane liczniki mogą również dostarczać informacje o chwilowej wartości cos φ.
  • Mierniki cos φ (mierniki współczynnika mocy): Są to często prostsze urządzenia, które koncentrują się na pomiarze samego współczynnika mocy. Mogą być częścią multimetrów cyfrowych lub dedykowanymi przyrządami. Choć mniej szczegółowe niż analizatory, są wystarczające do szybkiej oceny sytuacji w prostszych instalacjach.

Wszystkie te narzędzia opierają się na pomiarze prądu i napięcia oraz obliczaniu na ich podstawie parametrów mocy i kąta fazowego. Zaawansowane urządzenia wykorzystują szybkie próbkowanie sygnałów, aby dokładnie odwzorować ich kształt i wykryć wszelkie zniekształcenia.

Praktyczne aspekty pomiarów w instalacjach (gdzie i jak mierzyć)

Aby pomiary były miarodajne i użyteczne, należy przestrzegać kilku praktycznych zasad:

  • Lokalizacja pomiaru: Pomiary powinny być wykonywane w strategicznych punktach instalacji. Najważniejsze miejsca to:
    • Główna rozdzielnia zasilająca: Aby ocenić ogólny współczynnik mocy dla całego zakładu i sprawdzić zgodność z wymaganiami operatora sieci.
    • Rozdzielnice oddziałowe/sekcyjne: Aby zidentyfikować, które części zakładu generują najwięcej mocy biernej lub harmonicznych.
    • Przy pojedynczych, dużych odbiornikach: Takich jak duże silniki, transformatory, piece, aby ocenić ich indywidualny wpływ na cos φ i zaplanować kompensację indywidualną.
  • Czas trwania pomiaru: Krótkie, chwilowe pomiary mogą być mylące. Zaleca się prowadzenie pomiarów przez dłuższy okres (np. 24 godziny, tydzień), aby uwzględnić zmienność obciążenia w cyklu produkcyjnym i uzyskać reprezentatywne dane.
  • Interpretacja danych: Sama wartość cos φ to nie wszystko. Ważne jest, aby analizować również wartości mocy czynnej, biernej i pozornej, a także (w przypadku analizatorów) profil harmonicznych. Na przykład, wysoki cos φ, ale jednocześnie wysoki THD, może wskazywać na potrzebę filtrów aktywnych, a nie tylko kondensatorów.
  • Wykorzystanie DPF i tan φ: W analizach warto posługiwać się również DPF (Displacement Power Factor), który mierzy przesunięcie pierwszej harmonicznej, oraz tan φ, który jest stosunkiem mocy biernej do czynnej (Q/P) i często jest używany do konwersji mocy czynnej/biernej w projektowaniu kompensacji.

Regularne pomiary i profesjonalna analiza danych są podstawą do efektywnego zarządzania energią, identyfikacji problemów i podejmowania świadomych decyzji o inwestycjach w systemy kompensacji.

Regulacje prawne i normy branżowe dotyczące współczynnika mocy

Współczynnik mocy nie jest jedynie parametrem technicznym, ale również elementem podlegającym ścisłym regulacjom prawnym i normom branżowym. Ich celem jest zapewnienie stabilności sieci energetycznej, optymalnego wykorzystania infrastruktury oraz sprawiedliwego rozliczania kosztów energii. Zrozumienie tych przepisów jest kluczowe dla każdego przedsiębiorstwa, aby uniknąć dodatkowych opłat i utrzymać zgodność z wymogami.

Obowiązujące przepisy i opłaty za moc bierną w Polsce (np. cos φ ≤ 0,85)

W Polsce, kwestie związane z mocą bierną reguluje przede wszystkim Rozporządzenie Ministra Klimatu i Środowiska oraz ogólne warunki umów dystrybucyjnych poszczególnych operatorów sieci. Kluczowym elementem tych regulacji jest ustalenie limitów dla poboru mocy biernej oraz wprowadzenie opłat za ich przekroczenie.

Zgodnie z obowiązującymi przepisami, odbiorcy energii elektrycznej są zobowiązani do utrzymywania współczynnika mocy (cos φ) na odpowiednim poziomie. Najczęściej spotykany próg to cos φ ≥ 0,9 (lub inaczej, współczynnik tgφ nie powinien przekraczać 0,4). Oznacza to, że stosunek mocy biernej do mocy czynnej nie powinien być większy niż 0,4. Jeśli cos φ spadnie poniżej tej wartości (np. do 0,85), lub gdy pobór mocy biernej indukcyjnej przekroczy ustalone limity, operator sieci ma prawo naliczyć dodatkowe opłaty.

Opłaty te mają na celu zrekompensowanie operatorowi kosztów związanych z koniecznością przewymiarowania sieci i pokryciem strat przesyłowych spowodowanych przez nadmierny przepływ mocy biernej. Wartość tych opłat jest zazwyczaj określana w umowach dystrybucyjnych i może być znaczącym obciążeniem dla budżetu przedsiębiorstwa, zwłaszcza dla dużych zakładów przemysłowych. Co więcej, w niektórych przypadkach, operatorzy mogą również naliczać opłaty za nadmierny pobór mocy biernej pojemnościowej, choć jest to rzadsze zjawisko.

Z tego względu, monitorowanie i utrzymywanie współczynnika mocy na poziomie zgodnym z normami nie jest tylko kwestią optymalizacji, ale wręcz obowiązkiem prawnym i ekonomicznym.

Międzynarodowe standardy i zalecenia (krótki przegląd)

Kwestia współczynnika mocy i jakości energii elektrycznej jest przedmiotem globalnych standardów i zaleceń, które mają na celu harmonizację wymagań i promowanie efektywności energetycznej. Chociaż konkretne progi i metody rozliczania mogą się różnić w zależności od kraju, ogólna tendencja jest podobna – dążenie do wysokiego Power Factor (PF).

Międzynarodowe organizacje, takie jak IEC (International Electrotechnical Commission) czy IEEE (Institute of Electrical and Electronics Engineers), opracowują normy dotyczące jakości energii, w tym dopuszczalnych poziomów harmonicznych i wymagań dla współczynnika mocy urządzeń. Na przykład, dla niektórych urządzeń elektronicznych, normy mogą określać minimalny PF, jaki muszą spełniać, aby mogły być dopuszczone do użytku.

W wielu krajach europejskich i na świecie, podobnie jak w Polsce, obowiązują przepisy nakładające na odbiorców obowiązek utrzymania współczynnika mocy powyżej określonego progu (najczęściej 0,9 lub 0,95) pod groźbą kar finansowych. Rośnie również świadomość wpływu zniekształceń harmonicznych na jakość energii, co prowadzi do coraz częstszego uwzględniania całkowitego współczynnika mocy (PF), a nie tylko cos φ, w regulacjach i rozliczeniach.

Dla przedsiębiorstw działających na rynkach międzynarodowych lub eksportujących swoje produkty, znajomość i przestrzeganie tych globalnych standardów jest kluczowa, zarówno pod kątem zgodności technicznej, jak i efektywności operacyjnej.

Wpływ nowoczesnych urządzeń na współczynnik mocy

Rozwój technologii, a zwłaszcza powszechne wprowadzanie energooszczędnych rozwiązań, takich jak oświetlenie LED czy elektronika mocy, przynosi wiele korzyści, ale jednocześnie stawia nowe wyzwania w kontekście zarządzania jakością energii elektrycznej i współczynnikiem mocy. Zrozumienie, jak te nowoczesne urządzenia wpływają na sieć, jest kluczowe dla utrzymania stabilności i efektywności instalacji przemysłowych.

Elektronika, oświetlenie LED i ich wpływ na cos φ

Tradycyjnie, głównym winowajcą niskiego współczynnika mocy (cos φ) były odbiorniki indukcyjne, takie jak silniki i transformatory. Współczesne instalacje przemysłowe i komercyjne coraz częściej charakteryzują się jednak dominacją odbiorników nieliniowych, które mają specyficzny wpływ na jakość energii:

  • Elektronika mocy: Urządzenia takie jak zasilacze impulsowe, falowniki, prostowniki, ładowarki czy komputery, wykorzystują układy elektroniczne do przetwarzania energii. Ich działanie powoduje, że pobierany prąd nie jest sinusoidalny, lecz ma zdeformowany kształt, bogaty w harmoniczne. Choć wiele z tych urządzeń może mieć wysoki cos φ (w sensie przesunięcia fazowego pierwszej harmonicznej), ich całkowity współczynnik mocy (PF) może być niski z powodu wysokiego poziomu zniekształceń harmonicznych.
  • Oświetlenie LED: Nowoczesne systemy oświetleniowe LED są wysoce energooszczędne, ale ich zasilacze (drivery) są zazwyczaj urządzeniami nieliniowymi. W zależności od konstrukcji i jakości drivera, PF oświetlenia LED może wahać się od 0,6 do 0,9, a w idealnych przypadkach dążyć do 1. Produkty wysokiej jakości, takie jak te oferowane przez Leding, często osiągają wysokie wartości PF (≥0,9). Jednak duża liczba lamp LED o niskim PF, zwłaszcza w dużych obiektach, może znacząco obniżyć ogólny współczynnik mocy instalacji i wprowadzić znaczne zniekształcenia harmoniczne.

Wpływ tych urządzeń polega na tym, że nawet jeśli nie generują one znaczącej mocy biernej indukcyjnej czy pojemnościowej, to przez wprowadzenie harmonicznych powodują, że całkowity współczynnik mocy (PF) jest niższy niż cos φ. To z kolei prowadzi do tych samych problemów co niska wartość cos φ – zwiększonego prądu, strat, obciążenia sieci i potencjalnych opłat, a także dodatkowych problemów związanych z rezonansem i przegrzewaniem się urządzeń.

Harmoniczne i ich rola w jakości energii elektrycznej

Harmoniczne to składowe prądu lub napięcia o częstotliwościach będących wielokrotnością częstotliwości podstawowej (np. 50 Hz w Europie). Są one generowane przez odbiorniki nieliniowe, które pobierają prąd w sposób impulsowy, a nie sinusoidalny. Ich obecność w sieci energetycznej jest poważnym problemem dla jakości energii elektrycznej i ma szereg negatywnych konsekwencji:

  • Zwiększone straty: Harmoniczne powodują dodatkowe straty mocy w transformatorach, silnikach i kablach, prowadząc do ich przegrzewania i skrócenia żywotności.
  • Rezonanse: Mogą prowadzić do zjawisk rezonansowych w sieci, zwłaszcza w obecności baterii kondensatorów do kompensacji mocy biernej, co może skutkować uszkodzeniem sprzętu i poważnymi zakłóceniami.
  • Nieprawidłowe działanie urządzeń: Elektronika sterująca, systemy pomiarowe i inne wrażliwe urządzenia mogą działać niestabilnie lub ulegać awariom w obecności wysokich harmonicznych.
  • Fałszywe odczyty: Tradycyjne mierniki mogą błędnie odczytywać wartości prądu i napięcia w obecności harmonicznych.
  • Obniżenie Power Factor (PF): Jak wspomniano, harmoniczne bezpośrednio wpływają na obniżenie całkowitego współczynnika mocy (PF), nawet jeśli cos φ (przesunięcie fazowe pierwszej harmonicznej) jest wysoki.

Zarządzanie harmonicznymi staje się więc równie ważne, co kompensacja mocy biernej. W instalacjach z dużą ilością odbiorników nieliniowych, konieczne jest zastosowanie filtrów aktywnych lub pasywnych filtrów harmonicznych, które skutecznie redukują zniekształcenia i poprawiają ogólną jakość energii, przyczyniając się do wyższego PF i stabilniejszej pracy całego systemu.

Podsumowanie i rekomendacje

Współczynnik mocy (cos φ) to znacznie więcej niż tylko abstrakcyjny parametr elektryczny. Jak dowiedzieliśmy się z tego artykułu, jest to kluczowy wskaźnik efektywności energetycznej, który ma bezpośredni i mierzalny wpływ na koszty operacyjne, niezawodność instalacji oraz żywotność urządzeń w każdym przedsiębiorstwie przemysłowym. Niska wartość cos φ to nie tylko dodatkowe opłaty za energię bierną, ale także przeciążenie sieci, spadki napięcia, zwiększone straty przesyłowe i ryzyko awarii – bolączki, które każdy inżynier elektryk czy menedżer utrzymania ruchu doskonale zna.

Kluczowe wnioski dotyczące zarządzania współczynnikiem mocy

Podsumowując, oto najważniejsze wnioski, które powinny kierować Państwa działaniami w zakresie zarządzania współczynnikiem mocy:

  • Zrozumienie podstaw jest fundamentem: Kluczowe jest rozróżnienie mocy czynnej, biernej i pozornej oraz zrozumienie roli kąta φ i przesunięcia fazowego. Pamiętajmy, że cos φ = P/S, a idealna wartość to 1,0, choć w praktyce dążymy do 0,9 lub wyżej.
  • Niski cos φ to realne koszty: Dodatkowe opłaty za moc bierną, wynikające z regulacji prawnych (np. cos φ ≤ 0,85 w Polsce), mogą znacząco obciążać budżet. Dodatkowo, niski współczynnik mocy prowadzi do strat w infrastrukturze i skraca żywotność urządzeń.
  • Kompensacja mocy biernej to inwestycja, nie koszt: Stosowanie kondensatorów (dla mocy indukcyjnej) lub dławików (dla mocy pojemnościowej) to sprawdzona metoda poprawy cos φ. W przypadku problemów z harmonicznymi, niezbędne stają się filtry aktywne, które poprawiają całkowity Power Factor (PF).
  • Pomiar i analiza są kluczowe: Regularne audyty energetyczne z wykorzystaniem analizatorów sieci są niezbędne do precyzyjnego zdiagnozowania problemów i dobrania optymalnych rozwiązań kompensacyjnych.
  • Nowoczesne urządzenia wymagają uwagi: Elektronika mocy i oświetlenie LED, choć energooszczędne, mogą wprowadzać harmoniczne i obniżać PF, co wymaga kompleksowego podejścia do zarządzania jakością energii.

Efektywne zarządzanie współczynnikiem mocy to strategiczny element optymalizacji procesów przemysłowych. To prosta droga do redukcji kosztów, zwiększenia stabilności sieci i podniesienia ogólnej efektywności energetycznej Państwa zakładu, co bezpośrednio przekłada się na konkurencyjność i zrównoważony rozwój.

Gdzie szukać dalszych informacji i narzędzi (np. kalkulatory cos φ online)

  • Specjalistyczne portale i publikacje branżowe: Strony takie jak Automatykab2b.pl regularnie publikują artykuły i analizy dotyczące efektywności energetycznej, automatyki przemysłowej i elektrotechniki.
  • Producenci urządzeń do kompensacji: Firmy oferujące baterie kondensatorów, filtry aktywne i analizatory sieci często udostępniają obszerne materiały techniczne, studia przypadków oraz narzędzia doboru.
  • Szkolenia i kursy: Wiele instytucji oferuje specjalistyczne szkolenia z zakresu jakości energii, audytów energetycznych i kompensacji mocy biernej.
  • Kalkulatory cos φ online: Dostępne w internecie narzędzia pozwalają na szybkie obliczenie wartości cos φ na podstawie mocy czynnej i biernej, co może być pomocne w wstępnej ocenie sytuacji. Wystarczy wyszukać "kalkulator cos φ" lub "kalkulator mocy biernej".
  • Konsultacje z ekspertami: W przypadku złożonych instalacji, zawsze warto skonsultować się z doświadczonym audytorem energetycznym lub inżynierem specjalizującym się w jakości energii, który pomoże w dokładnej diagnozie i doborze optymalnych rozwiązań.



Powiązane treści
PSE uruchomiły autotransformator
Nowa farma wiatrowa PGE
Koleje Małopolskie inwestują w zeroemisyjny transport z BIBUS MENOS
Zmiany w prawie energetycznym
Megaakumulator pod kontrolą - zenon optymalizuje zarządzanie energią
Wydajne zasilacze laboratoryjne poszerzają portfolio produktów Voltcraft na Conrad Sourcing Platform
Zobacz więcej w kategorii: Technika
PLC, HMI, Oprogramowanie
Wybór systemu operacyjnego i przegląd platformy Raspberry Pi
Bezpieczeństwo
Projektowanie urządzeń zgodnych z EMC – jak uniknąć kosztownych problemów na końcowym etapie wdrożenia
Obudowy, złącza, komponenty
Rola wysokiej klasy elementów złącznych w przemyśle specjalistycznym
Obudowy, złącza, komponenty
Nowoczesne centra magazynowe - automatyzacja i wzrost wydajności procesów
Roboty
Innowacje w robotyce - coboty, AMR, AGV, humanoidy, model RaaS
Przemysł 4.0
Niskokosztowa automatyzacja od igus dla logistyki, montażu i transportu oraz wielu innych branż
Zobacz więcej z tagiem: Zasilanie, aparatura nn
Gospodarka
PSE uruchomiły autotransformator
Gospodarka
Nowa farma wiatrowa PGE
Gospodarka
Koleje Małopolskie inwestują w zeroemisyjny transport z BIBUS MENOS

Automatyzacja przemysłu na rozdrożu: dylemat między przywiązaniem a otwartością. E-book do pobrania

Współczesny przemysł, od produkcji po intralogistykę, funkcjonuje w środowisku bezprecedensowej zmienności. Dynamiczne trendy konsumenckie, nowe regulacje prawne i nieprzewidywalne wstrząsy w globalnych łańcuchach dostaw zmuszają firmy do fundamentalnej refleksji nad swoimi strategiami operacyjnymi. W centrum tej dyskusji znajduje się kluczowe pytanie o model technologiczny: czy trwać w przywiązaniu do zamkniętych, specyficznych dla jednego dostawcy standardów, czy też otworzyć się na nowe możliwości, jakie niesie ze sobą elastyczność i interoperacyjność?
Zapytania ofertowe
Unikalny branżowy system komunikacji B2B Znajdź produkty i usługi, których potrzebujesz Katalog ponad 7000 firm i 60 tys. produktów
