OBRABIARKI TRZYOSIOWE – PRZYKŁADY

Kolejnym kryterium klasyfikacji jest liczba osi. Przykładem obrabiarek trzyosiowych są frezarki i tokarki. W ich przypadku narzędzie tnące przemieszcza się wzdłuż trzech osi względem przedmiotu obróbki, czyli w kierunkach: lewo – prawo, przód – tył oraz góra – dół.

Frezarki CNC to popularne urządzenia dzięki temu, że pozwalają na wykonywanie podstawowych kształtów z dużą dokładnością. Oprócz tego są stosunkowo łatwe do zaprogramowania i obsługi, dzięki czemu koszty początkowe obróbki są małe. Z drugiej strony, ponieważ pracują tylko w trzech osiach, ich ograniczeniem jest utrudniony dostęp do przedmiotu poddawanego frezowaniu pod pewnymi kątami. Powoduje to konieczność jego obracania.

Przykłady obrabiarek


Frezarka CNC 6090 3D
Obszar roboczy osi X, Y: 600 × 900 mm, osi Z: 200 mm, dokładność: +0,01 mm, materiał obudowy: żeliwo, max. prędkość biegu jałowego: 8 m/min, moc wrzeciona: 2,2 kW, prędkość obrotowa wrzeciona: 0÷24000 r./min, prędkość zmienna, tryb pracy: podzielny, silnik krokowy, sterownik: Mach3 USB Motion Controller, polecenia: kod G, HPGL, U00, mmg, plt, oprogramowanie: DSP/Mach3 z interfejsem USB, średnica wykrawacza: 3,175÷12,7 mm, system chłodzenia: chłodzenie wodą, zabezpieczenie przedmiotu: przez zacisk.

VMC 940 Siemens Sinumerik 808D Bernardo
Centrum obróbcze CNC do metalu, stół: 920 mm × 400 mm, prędkość obrotowa wrzeciona min. i max.: 60 obr./min, 8000 obr./min., zmiana obrotów: bezstopniowo, droga przesuwu w osi X, Y, Z: 700 mm, 400 mm, 500 mm, obciążenie stołu maks.: 400 kg, prędkość posuwu roboczego osi X, Y, Z: 2,5÷6000 mm/min., szybki bieg osi X, Y, Z: 30 tys. mm/min., dokładność pozycjonowania: ± 0,005 mm, dokładność powtarzalności: ± 0,003 mm, liczba miejsc na narzędzia: 16 szt., wielkość narzędzia maks.: 150 × 350 mm, waga narzędzia maks.: 8 kg, czas wymiany narzędzia, narzędzie / narzędzie: 7 s., moc silnika: 5,5 kW, sterowanie CNC: Siemens Sinumerik 808D Advanced.

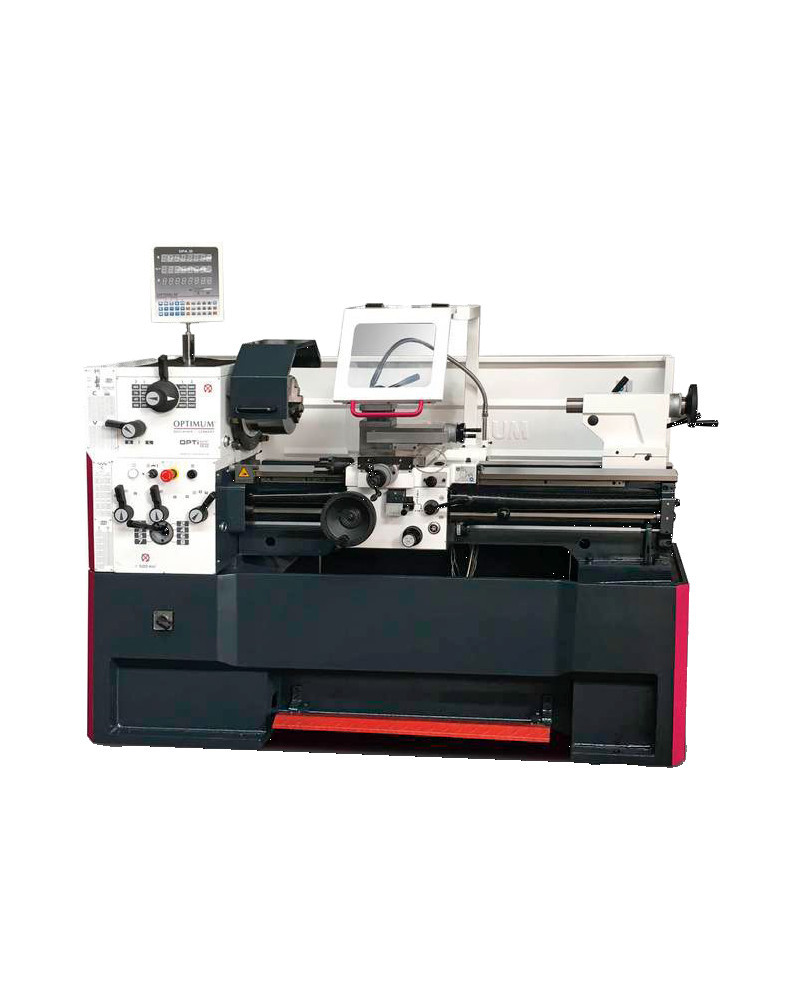

OPTITURN TH 4210
Tokarka do metalu, moc silnika: 4,6 kW, stożek wrzeciona: MK 6, końcówka wrzeciona: Camlock DIN ISO 702-2 nr 6, przelot wrzeciona: 52 mm, maks. przekrój mocowania narzędzia: 20 × 20 mm, moc pompy płynu chłodzącego: 100 W, wysokość kłów: 210 mm, rozstaw w kłach: 1 m, maks. średnica toczenia nad łożem: 420 mm, maks. średnica toczenia nad saniami poprzecznymi: 250 mm, maks. średnica toczenia po wyjęciu mostka: 590 mm, długość toczenia w wybraniu mostka: 260 mm, szerokość łoża: 250 mm, prędkość obrotowa wrzeciona: 45 – 1,800 min-1, liczba stopni: 16 stopni, przesuw sań górnych / suportu poprzecznego: 140 mm/230 mm, posuwy wzdłużne: 0,05 – 1,7 mm/obr. (17 posuwy), posuwy poprzeczne: 0,025÷0,85 mm/obr. (17 posuwy).
