ZŁĄCZA WODO- I PYŁOSZCZELNE ORAZ HERMETYCZNE

Złącza stanowią krytyczne elementy wielu aplikacji w przemyśle maszynowym, energetyce, transporcie szynowym, drogowym i wodnym, a także w górnictwie, przemyśle elektronicznym, sektorze budownictwa oraz infrastrukturalnym. Z rozległego zakresu zastosowań wynika ich różnorodność – dostępne modele różnią się od siebie m.in.: rodzajem przenoszonych sygnałów, metodą podłączenia przewodów, ich liczbą, kształtem obudowy, materiałami wykonania. Specjalną grupę stanowią wersje wytrzymałe na ekstremalnie trudne warunki pracy. W artykule, głównie na przykładzie transportu kolejowego, przedstawiamy czynniki uciążliwe i konstrukcje złączy przed nimi zabezpieczonych.

Posłuchaj
00:00
Spis treści

ZŁĄCZA WODO- I PYŁOSZCZELNE ORAZ HERMETYCZNE

Jeśli złącza będą użytkowane w warunkach, w których czynniki środowiskowe mogą przenikać do wnętrza obudowy, żeby do tego nie dopuścić, trzeba korzystać z modeli z uszczelnieniem. W tym zakresie można wybrać jedno z dwóch rozwiązań, w zależności od konkretnych wymagań. Są to złącza: wodoodporne i pyłoszczelne albo hermetyczne.

Wodoodporność oraz pyłoszczelność zapewniają uszczelnienia z tworzyw sztucznych. Ich skuteczność charakteryzuje dwucyfrowy stopień ochrony IP. Pierwsza cyfra w jego zapisie, z przedziału 0–6, opisuje pyłoszczelność, zaś druga, z zakresu 0–9, charakteryzuje wodoszczelność przy różnym nasileniu oddziaływania wody, od opadów pojedynczych kropel, przez polewanie strugą, aż po zanurzenie. Przykładowo stopień ochrony IP67 w porównaniu z IP68 oznacza, że chociaż oba złącza są pyłoszczelne, pierwsze jest odporne na krótkotrwałe zanurzenie w wodzie, a drugie pozostanie szczelnie nawet przy ciągłym zanurzeniu.

Przykłady produktów

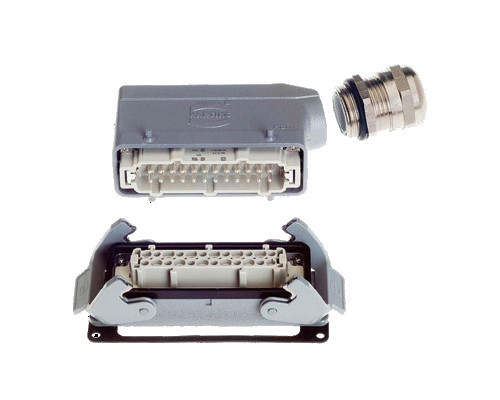

Zestaw Han24B HARTING

Kompletne złącze, wejście kablowe: M32, liczba pinów: 24, max. przekrój: 2,5 mm², temperatura pracy: –40°C...125°C, napięcie znamionowe: 500 V, podłączenie: przyłącze śrubowe, prąd znamionowy: 16 A, rozmiar: 24 B, stopień ochrony: IP65.

Klamra pojedyncza ze stali nierdzewnej, napięcie znamionowe: 500 V, gwint obudowy: 2 × M20, grupa i rozmiar złącza: 10 A 49 × 16, konstrukcja złącza: A typu wąskiego, stopień ochrony: IP66, IP69, materiały i powłoki pokrywy zamykającej i obudowy gniazda: odlew aluminium, proszek poliestrowy, szary, materiał uszczelki: NBR, sposób montażu: na panel.

Wykonane z aluminium z powłoką z tlenku tytanu natryskiwaną plazmowo. Dostępne w wersjach ze stopniami ochrony IP66/IP67/IP68/IP69. Zakres temperatur pracy: od –60°C do +180°C. Odporne na wpływ promieniowania UV oraz korozję. Zapewniona zgodność z normami: EN:ISO 9227 Ed. 2.0, ASTM B117- 16 (3000 godzin), IEC 60068-2-68 i ISO 20567-1.

Złącze żeńskie, 500 V, 16 A, liczba biegunów: 6, materiały wykonania: PC ze wzmocnieniem włóknem szklanym, stop miedzi, srebro chromianowane, technologia łączenia: Snap in (łączenie bez narzędzi przez włożenie odizolowanego przewodu bez konieczności zaprasowywania końcówki do zacisku do usłyszenia kliknięcia).

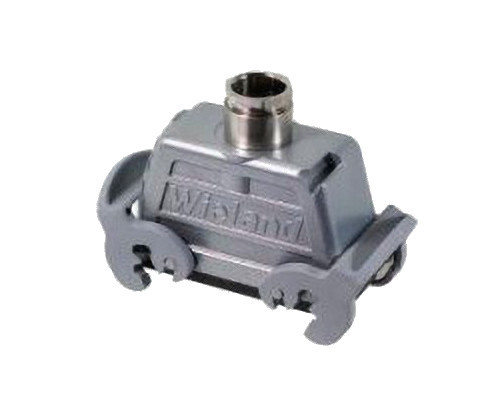

Aluminiowa szara, malowana proszkowo, IP 54, odporna na UV, temperatura pracy: –40 °C... +120 °C, z podwójną dźwignią mocującą, wejście dla kabla: od góry, typ przewodu: dławnica-nakrętka.
www.wieland-electric.com
