W produkcji spożywczej, farmaceutycznej i medycznej coraz więcej zadań jest automatyzowanych. Ma to na celu odciążenie pracowników od wykonywania czynności monotonnych i tych wymagających dużego wysiłku fizycznego, poprawę ich bezpieczeństwa, skrócenie czasu realizacji zadań i wzrost dokładności ich wykonywania. Ogranicza także wpływ personelu na czystość i jakość produkcji. Automatyzowanie operacji w tych branżach ułatwia to, że są one sekwencyjne i powtarzalne.
Ludzi zastępują i wspierają roboty przemysłowe i maszyny specjalistyczne. Branżą o bardzo szerokim zakresie zastosowań tych pierwszych jest produkcja i przetwórstwo żywności. Przykłady stanowisk, na których pracują roboty, można podać dla praktycznie wszystkich gałęzi przemysłu spożywczego – od owocowo-warzywnego, przez piekarniczy i cukierniczy, po mleczarski, rybny, mięsny i branżę napojową. Są wykorzystywane na różnych etapach produkcji i przetwarzania żywności, od przygotowania i obróbki surowców, przez kontrolę jakości gotowych wyrobów, po ich pakowanie i paletyzację.
Roboty w produkcji żywności

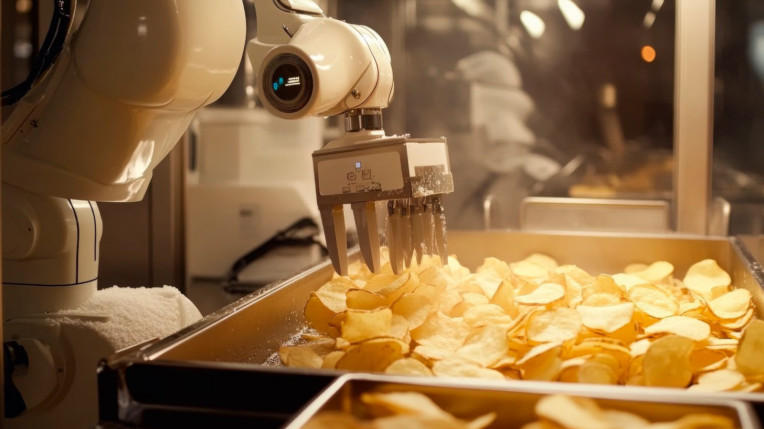

W zakładach spożywczych roboty przemysłowe wykonują przede wszystkim zadania pick & place: sortowanie (zdejmowanie z przenośnika uszkodzonych opakowań, odrzucanie zgniłych warzyw, podział owoców ze względu na dojrzałość na podstawie koloru), pakowanie (czekoladek w blistry, mięsa na tacki, pudełek do kartonów), rozładowywanie (wyjmowanie pustych butelek albo słoików ze skrzynek) i ładowanie (kontenerów, palet, skrzynek). Realizują też zadania specjalne.
Przykładem jest rozbiór tusz zwierzęcych. Robot na takim stanowisku wyposażany jest w narzędzie tnące, którym rozcina korpus, albo chwytak, którym go podnosi i naprowadza na piłę. Przeważnie jest sterowany wizyjnie. Na podstawie obrazów, które rejestrują kamery systemu wizyjnego, tworzy się komputerowy model tuszy. Jest on następnie poddawany analizie w oprogramowaniu, w celu ustalenia linii cięcia, zoptymalizowanych pod kątem szczegółów anatomii konkretnego egzemplarza korpusu.
Inny przykład z branży mięsnej to wykorzystanie robota do usuwania tłuszczu z wnętrza tuszy. W tym celu robot wyposażany jest w końcówkę ssącą. Korpusy wjeżdżają na stanowisko zawieszone na hakach i zatrzymują się przed zautomatyzowanym ramieniem. Sensory wykrywają obecność tuszy we właściwym miejscu. Wówczas robot przez rozcięcie w płacie mięsa wprowadza ssak. Po usunięciu tłuszczu tusza transportowana jest na kolejne stanowisko.
Nowe technologie w branży farmaceutycznej i spożywczej
Nowe technologie, zwłaszcza sztuczna inteligencja, mają potencjał by na wiele sposobów wpływać na tytułowe branże. Przykładowo AI może zrewolucjonizować opracowywanie nowych lekarstw. Tradycyjnie jest to złożony proces, trwający często wiele lat i wymagający poniesienia ogromnych nakładów finansowych na badania i testy. Dzięki sztucznej inteligencji, która analizuje i rozpoznaje wzorce w dużych zbiorach danych biologicznych, genetycznych i chemicznych, szybciej można zidentyfikować nowe substancje lecznicze, prognozować ich skuteczność i prawdopodobieństwo wystąpienia działań niepożądanych. AI znajduje również zastosowanie w badaniach klinicznych. Analizując dokumentację medyczną, sztuczna inteligencja ułatwia selekcję uczestników testów, a monitorując reakcje pacjentów i przewidując potencjalne skutki uboczne, pozwala ukierunkować badania, co zapewnia szybsze i wiarygodniejsze wyniki. Ponadto modele AI mogą analizować dane historyczne, trendy rynkowe i inne zmienne, aby przewidywać popyt i optymalizować zarządzanie zapasami. Pomaga to zmniejszyć ryzyko niedoborów leków, a zarazem zgromadzenia nadmiernych zapasów. Analizując dane produkcyjne, AI z kolei ułatwia spełnienie standardów bezpieczeństwa i jakości.
W branży spożywczej systemy kontroli jakości oparte na uczeniu maszynowym także przetwarzają dane z czujników na liniach produkcyjnych, aby wykrywać anomalie i zanieczyszczenia. Ponadto śledzą składniki w celu szybszego i dokładniejszego wycofywania produktów w razie wykrycia ich skażenia. AI jest też wykorzystywana w konserwacji predykcyjnej, dzięki czemu pozwala uniknąć nieoczekiwanych awarii i zoptymalizować użycie sprzętu. Analizując dane archiwalne i w czasie rzeczywistym, pomaga prognozować zapotrzebowanie, a zarazem optymalizować poziomy zapasów i usprawniać planowanie operacji logistycznych. Narzędzia oparte na AI pomagają również firmom zrozumieć indywidualne preferencje, ograniczenia dietetyczne i wymagania żywieniowe. Dzięki temu producenci mogą opracowywać produkty spożywcze lepiej dostosowane do konkretnych potrzeb konsumentów. Wykorzystują też sztuczną inteligencję w optymalizacji formuł produktów i tworzeniu nowych kombinacji smakowych.
Zrobotyzowane dekorowanie
Kolejny przykład to dekorowanie ciast, jedno z bardziej praco- i czasochłonnych zadań na liniach produkcji wypieków. Wykonywać je muszą osoby w tym zadaniu wyspecjalizowane, od których wymaga się: zręczności i pewności ruchów ręki, dobrego wzroku, zdolności skupienia, dokładności, powtarzalności. Na szczęście dekorowanie łatwo można zautomatyzować – ciasta produkowane masowo mają podobne wymiary i zdobienia, można więc zaprogramować robota tak, aby nakładał np. lukier na ciastka, tworząc określony wzór. Szczegóły realizacji takiego stanowiska zależą od: typu ciasta, produktu używanego do jego dekoracji, wymaganej szybkości i elastyczności
Specyficzne cechy polewy, kremu, posypki (konsystencja, lepkość, temperatura, sypkość) mają np. wpływ na osprzęt, taki jak typ dyszy, dozownika, rodzaj i parametry pracy pompy. Oprócz tego, w zależności od konfiguracji, może się poruszać aplikator albo ciasto. Pierwsze podejście zapewnia zwykle większą przepustowość systemu, a drugie – łatwiejsze przestrajanie, choć w praktyce zależy to od parametrów sprzętu. Roboty dekorujące są zazwyczaj sterowane wizyjnie – na podstawie danych z kamer określane są lokalizacja oraz orientacja wypieków na przenośniku. Systemy wizyjne wykorzystuje się także w kontroli jakości zdobień.
