Jak produkowany jest Volkswagen Crafter - transport wewnętrzny oraz procesy montażowe w nowoczesnym zakładzie w branży motoryzacyjnej

| Wywiady

Przedstawiamy relację z fabryki, w której w obszarze montażu zastosowano kilka nowoczesnych linii transportowych o sumarycznej długości prawie 3 km, zaś produkcja odbywa się w tempie pozwalającym na powstawanie nowego Volkswagena Craftera co niecałe dwie minuty.

Jak produkowany jest Volkswagen Crafter - transport wewnętrzny oraz procesy montażowe w nowoczesnym zakładzie w branży motoryzacyjnej

Pod koniec października 2016 roku zainaugurowana została działalność zakładu Volkswagen Poznań we Wrześni, w którym produkowana jest nowa generacja samochodów Volkswagen Crafter. Jest w nim wytwarzanych blisko 60 wariantów tych pojazdów, docelową wydajność wynoszącą sto tysięcy aut rocznie.

Dla APA wywiadu udzielili:


dr Ulrich Krick, szef planowania w firmie Volkswagen Poznań

Mirosław Salwach z firmy Siemens, odpowiedzialny m.in. za wdrożenie automatyki w zakładzie
  • Jakie były powody budowy nowego zakładu produkcyjnego? Jak generalnie wygląda struktura produkcyjna firmy Volkswagen Samochody Użytkowe w Polsce?

Ulrich Krick: Volkswagen AG to 15 znanych marek pojazdów, w tym takie jak VW, Audi, Seat, Škoda Auto, ale też Bentley, Bugatti oraz Lamborghini, a od 2009 roku również Porsche. Koncern ma też udziały w firmach produkujących samochody użytkowe i ciężarowe, takie jak Scania, MAN i, co najważniejsze ze względu na miejsce, w którym się znajdujemy - Volkswagen Nutzfahrzeuge. Ta ostatnia specjalizuje się w produkcji pojazdów dostawczych i ciężarowych.

W poprzednich latach firma Volkswagen Samochody Użytkowe miała w Europie dwa zakłady produkcyjne - w Hanowerze oraz w Poznaniu, gdzie produkowane są samochody Volkswagen Caddy oraz Transporter. Jeżeli chodzi o model Crafter, to do 2016 roku powstawał on we współpracy z Daimlerem na bazie Mercedesa Sprintera. Umowa w zakresie produkcji joint-venture zakończyła się w zeszłym roku, stąd też konieczna była budowa nowego zakładu.


Magazyn wysokiego składowania karoserii

Głównymi rynkami zbytu dla pojazdów Volkswagen Crafter są m.in. Europa Centralna oraz Turcja. Z uwagi na nasze dobre doświadczenia związane z produkcją w Polsce decyzja o wyborze lokalizacji nowego zakładu produkcyjnego została podjęta bardzo szybko. Rozważaliśmy przy tym różne miejsca - od Krakowa do Stargardu Gdańskiego. Na Wrześnię, a dokładnie Białężyce, postawiliśmy ze względu na bliskość Poznania, gdzie firma ma już kilka zakładów produkcyjnych, w tym w szczególności Volkswagen Poznań w Antoninku. Poznań to także dostępność wykwalifikowanej kadry pracowniczej. Planujemy zatrudniać docelowo około 3 tys. osób, w tym kilkuset specjalistów i menadżerów.

  • Jak wyglądał proces projektowy oraz budowa samej fabryki?

Ulrich Krick: Korzystamy ze standaryzowanego procesu budowy zakładów produkcyjnych - tzw. FEP, w ramach którego około 30 miesięcy przed rozpoczęciem produkcji samochodu rozpoczynana jest budowa fabryki. W przypadku Wrześni budowa ruszyła w październiku 2014 roku, zaś seryjną produkcję Craftera rozpoczęliśmy 23 miesiące później. Jest to absolutny rekord na poziomie globalnym.

Osiągnięcie bardzo krótkiego czasu budowy i uruchomienia zakładu jest tym bardziej znaczące, że wytwarzanych jest tutaj wiele wersji samochodów. Volkswagen Crafter to trzy różne długości i trzy wysokości pojazdu, wykonania z oknami i bez nich, z drzwiami przesuwnymi po różnych stronach, wersje otwarte i zamknięte, a także pojazdy z kabinami jedno- i dwurzędowymi.

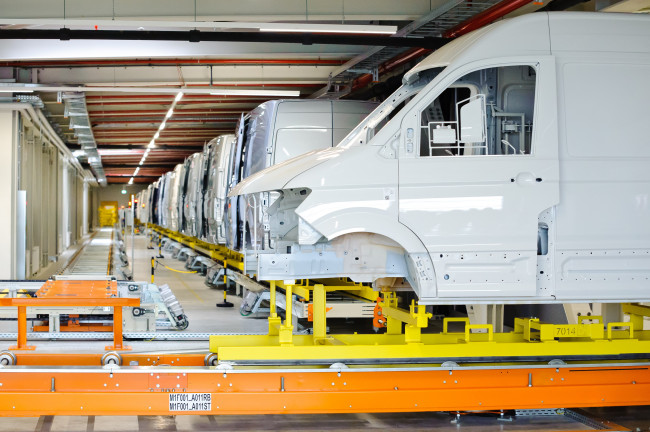

Transport naziemny pomiędzy lakiernią i halą montażu

Daje to ponad 50 rodzajów samochodów, do tego dochodzą jeszcze różne elementy wyposażenia, przeniesienia napędu, skrzyni biegów, itd. Wszystko to stanowiło duże wyzwanie podczas projektowania procesów produkcyjnych, bowiem konieczne było zapewnienie wytwarzania każdego z samochodów na jednej linii produkcyjnej.

Warto dodać, że wytwarzane samochody są - w porównaniu z autami osobowymi, gabarytowo bardzo duże. Stworzyło to zupełnie nowe wyzwania pod względem malowania, transportu i montażu. Obecnie wdrażamy produkcję dwuzmianową, rozpocznie się produkcja na trzy zmiany. Wartość całej inwestycji w fabrykę Volkswagen Crafter wyniosła około 800 mln euro.

  • Jaka była w budowie zakładu rola firmy Siemens?

Mirosław Salwach: Jesteśmy jednym z głównych dostawców technologii produkcyjnych do fabryki samochodów użytkowych Volkswagen Poznań we Wrześni. W zakładzie systemy Siemensa odpowiadają za przemieszczanie części i pojazdów składanych na liniach produkcyjnych, przy czym stworzona tu została kompleksowa linia transportowa obejmująca części naziemne oraz transport podwieszany - od momentu wyjścia z lakierni, aż do opuszczenia fabryki przez pojazdy na własnych kołach.


Montaż kokpitu za pomocą manipulatora; kokpit waży około 150 kg i montowany jest wraz z kompletną wiązką elektryczną

Opracowane przez Siemensa i zastosowane w fabryce systemy obejmują m.in. całą gamę sterowników przemysłowych, ich oprogramowanie oraz rozwiązania komunikacyjne odpowiedzialne za sterowanie i zbieranie informacji z czujników oraz przekazywanie ich do centralnego systemu zarządzającego produkcją.

Z inwestycją jestem osobiście związany od 2015 roku, przy czym firma Volkswagen przekazała nam niejako samą halę składającą się m.in. z podłogi, słupów oraz konstrukcji dachu, zaś całą resztę wykonaliśmy sami. Dotyczyło to zarówno konstrukcji stalowych, montażu przewodów, jak też wyposażenia technologicznego. To ostatnie obejmuje zarówno urządzenia Siemensa, jak też innych firm, które zostały zintegrowane w obrębie linii montażowej.

Zakład produkcyjny w liczbach

W artykule omawiamy przede wszystkim procesy związane z montażem pojazdów oraz budowę linii produkcyjnej w hali montażu. Teren zakładu obejmuje natomiast kilka dodatkowych hal, zaś całość znajduje się na terenie 220 ha (2,2 km²). Wyróżnić tu można następujące obiekty:

  • Hala budowy karoserii o powierzchni 93 tys. m² - obiekt jest wysoce zrobotyzowany; liczba punktów spawalniczych przypadających na jeden pojazd wynosi ponad 5 tys.!;
  • Lakiernia o powierzchni około 70 tys. m², która połączona jest systemem transportowym z halą montażu;
  • Hala montażu - największy z obiektów na terenie zakładu (107 tys. m²), na ponad połowie jego powierzchni odbywa się produkcja; długość systemów transportujących karoserię po obszarze montażu to około 2,8 km;
  • Hala zabudów specjalnych - zawiera stanowiska do wykonywania prac adaptacyjnych mających na celu przystosowanie typowych samochodów do celów specjalnych; takimi pojazdami są m.in. te policyjne i wojskowe, przeznaczone dla służby zdrowia oraz firm logistycznych, jak też inne ze specjalistyczną zabudową;
  • Park dostawców z powierzchnią logistyczną (około 34 tys. m²);
  • Hala produkcji pilotażowej.

Dodatkowe informacje o zakładzie produkcyjnym:

  • Fabrykę obsługuje 45 dostawców z Polski, w tym 7 z regionu;
  • Planowana wielkość produkcji: 100 tys. aut rocznie;
  • Planowane zatrudnienie: 3000 pracowników;
  • Koszt inwestycji: 800 milionów euro.
  • Jaki jest przebieg procesu montażowego?

Ulrich Krick: Jeżeli mówimy o początku procesu montażu, to jego początkiem jest przejęcie pojazdu z lakierni. Jest to de facto sama karoseria pojazdu, która została wytworzona w hali budowy karoserii, a następnie przeszła procesy malowania w lakierni. Poprzez magazyn wysokiego składowania i zespół przenośników trafia ona do hali montażu, gdzie transport samochodów odbywa się na poziomie 5-6 metrów, natomiast sam montaż - na poziomie zerowym.

Proces produkcji samochodów został podzielony na etapy na taśmie montażowej, czyli tzw. takty - każdy o długości 8,5 metra. W każdym z nich wykonywane są określone procesy montażowe w przemieszczających się pojazdach. Czas jednego taktu liczy 110 sekund, a cała linia montażowa obejmuje 120 takich taktów.

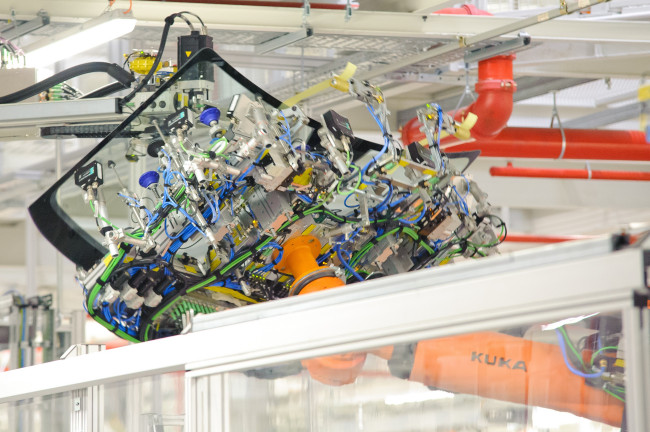

Zrobotyzowany montaż szyb

Przykładowo na początku linii w pierwszym takcie demontowane są m.in. drzwi, które trafiają na tzw. linię podmontażu. Tam następuje ich wyposażenie w niezbędne elementy i trafiają one ponownie do pojazdu na końcu całego procesu - oczywiście każde do pierwotnego auta. Na kolejnych etapach montowany jest kokpit wraz z wiązką elektryczną, drzwi przesuwne, szyby, wyposażenie wnętrza i inne elementy. W tym procesie dodatkowo występuje coś, czego nie ma w przypadku aut osobowych - samochód jest obracany o 90°, tak aby jego podłogę tylną, która waży około 60 kg, mógł zamontować robot.

Do powyższego momentu transport odbywa się naziemnie, gdzie samochód stoi na czterech szpilkach, następnie następuje przeładunek na transport podwieszany i dalszy montaż - m.in. elementów zawieszenia i systemu ogrzewania. Ważnym etapem w produkcji jest tzw. Hochzeit, czyli wesele, gdzie łączone jest nadwozie z podwoziem. Później następuje jeszcze zabudowa frontu, montaż siedzeń, kół oraz różne testy. Na końcu auto zjeżdża z linii na własnych kołach poprzez tunel świetlny i jest sprawdzane.

  • Jak jest zbudowana wykorzystywana w obszarze montażu linia transportowa?

Mirosław Salwach: Część transportu naziemnego składa się z wózków transportowych oraz taśm opartych na przenośnikach łańcuchowych. W pierwszym z przypadków są to 64 wózki transportowe SKID tworzące linię o długości 1600 metrów, które przemieszczają samochody podczas ich montażu. W drugim mamy do czynienia z dwiema liniami transportu taśmowego wyposażonymi w przenośniki łańcuchowe z tworzywa sztucznego. W fabryce działa jeszcze trzecia taśma transportowa w obszarze tzw. Finish Line - jest to dwutorowy przenośnik płytowy, na którym poruszają się pojazdy z zamontowanymi kołami.

W zakładzie zastosowane są dodatkowe 25-metrowe przenośniki transportowe dla pracowników. Są to swego rodzaju ruchome chodniki, które poruszają się równolegle, w tempie przemieszczającego się samochodu. Zapewnia to lepszą ergonomię pracy oraz efektywność pracowników podczas montażu.


Transport karoserii i ich elementów odbywa się na poziomie 5-6 metrów

Taśma transportowa dla pracowników

Inną formą transportu jest ten podwieszany. Pierwsza z linii transportu podwieszanego EHB o długości 1250 metrów składa się z 94 zawieszek produkcyjnych, które umożliwiają przemieszczanie karoserii w pionie i poziomie z zadanymi prędkościami. Cała linia została przymocowana do zbudowanej w tym celu specjalnej stalowej instalacji, która jest z kolei podczepiona do konstrukcji dachu.

Do tego wykorzystane zostały jeszcze dwie dodatkowe linie podwieszane - składająca się ze 190 zawieszek przeznaczonych do transportu drzwi oraz zbudowana z 25 zawieszek, która służy do przemieszczania kokpitów samochodowych. Stanowią one "podlinie", na których wyposaża się drzwi i kokpit, a następnie montuje te ostatnie w samochodach. Dodatkowo na potrzeby montażu drzwi przesuwnych zostało również zainstalowane 12 specjalnych zawieszek.

  • Co wyróżnia omawianą instalację?

Mirosław Salwach: Z pewnością nowoczesność oraz zastosowanie unikalnych rozwiązań, a także dostosowanie całości do potrzeb firmy Volkswagen. Linia była "szyta na miarę", co wynikało z rodzaju i wielkości produkowanego auta. Dodatkowo nowy Volkswagen Crafter był zaprojektowany całkowicie od podstaw, stąd też systemy produkcyjne musiały być wykonane poniekąd również od podstaw. Udało się to zrobić nie tylko dobrze, ale też bardzo szybko.

Linia transportowa to zestaw kilkuset połączonych ze sobą urządzeń, w pełni skomunikowanych, co pozwala zachować kontrolę, diagnostykę i możliwość natychmiastowej reakcji na potrzeby produkcyjne. Całość funkcjonuje w trybie automatycznym zgodnie z zadanymi parametrami, zapewniając wysoką efektywność produkcji.


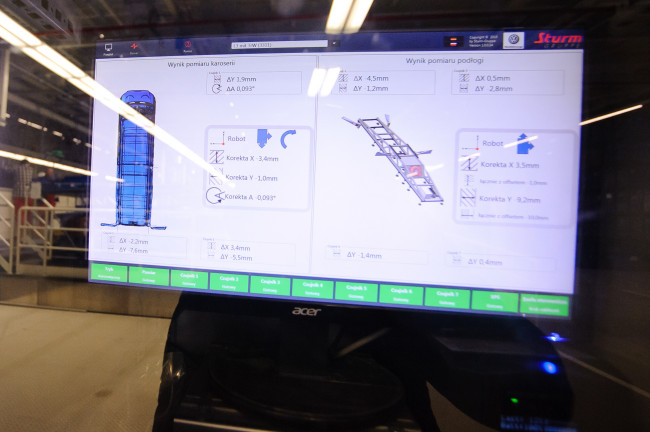

Zrobotyzowany montaż podłogi o wadze około 60 kg

Ulrich Krick: Warto zwrócić uwagę na nowości nie tylko w hali montażu, ale też w lakierni. Pojazdów generalnie nie można malować etapami, gdyż wysychająca farba tworzyłaby nierówności - trzeba to robić za jednym przejściem robota malującego. Auto takie jak Crafter ma powierzchnię wielokrotnie większą, niż popularne samochody osobowe, a jednocześnie nie można dowolnie zwiększać liczby robotów malujących. Stąd też było dla nas dużym wyzwaniem, aby zapewnić jednolite malowanie w ciągu około trzech minut, bo w tym czasie malowany jest nowy Crafter.

Mówiąc o malowaniu, wskazałbym tutaj również na takie innowacje, jak zastosowanie nowego procesu wstępnego czyszczenia i przygotowania karoserii, a także różnych rozwiązań proekologicznych. Tradycyjnie w lakierniach stosuje się system wodny zbierający tzw. overspray, co powoduje powstawanie dużych ilości ścieków. W naszym zakładzie wykorzystywane jest rozwiązanie bazujące na mączce mineralnej, dzięki któremu powstaje o wiele mniej produktów ubocznych.

Linia transportowa


Symulacja pracy linii montażowej w oprogramowaniu Siemens Tecnomatix Plant Simulation

Podstawowe informacje

  • Typ instalacji: kompleksowa linia transportowa montażu końcowego;
  • Czas taktu: około 110 sekund;
  • Długość taktu montażowego: 8,5 metra;
  • Długość linii: 120 taktów montażowych;
  • Obciążenie: 2 do 3,5 tony.

Transport naziemny

  • Linia z wózkami transportowymi (SKID) oraz linia montażowa - długość około 1600 metrów, 64 wózki + 1 sztuka stanowiąca wzór (8,5 metra);
  • Linia montażu końcowego - taśma transportowa (przenośnik łańcuchowy) z tworzywa sztucznego (78×4,5 metra);
  • Taśma transportowa poprzeczna (przenośnik łańcuchowy) z tworzywa sztucznego (80×8 metrów), 24 sztuki wózków SKID oraz jeden tzw. muster;
  • Dwutorowy przenośnik płytkowy: płyty metalowe (220×2 metrów).

Transport podwieszany

  • Linia transportu podwieszanego: długość około 1250 metrów, 94 zawieszki + 1 sztuka do testowania, optymalizacji i szkoleń;
  • Linia do transportu drzwi: około 1000 metrów, 190 zawieszek;
  • Linia do transportu kokpitu: około 300 metrów, 25 zawieszek;
  • Linia do montażu drzwi przesuwnych: dwa przenośniki transportowe o długości 23,5 metra, 12 zawieszek przesuwnych.
  • Jakie były inne kluczowe zagadnienia techniczne do rozwiązania?

Redakcja: Zgodnie z komentarzami przedstawicieli firm, do najtrudniejszych zadań w zakresie automatyzacji było przejście z transportu naziemnego na wiszący. Ponieważ tworzona linia miała być w pełni zautomatyzowana, jak najprostsza w obsłudze i utrzymaniu ruchu, zdecydowano się na wygrodzenie miejsc zmiany sposobu transportu osłonami - po to, aby zapobiec możliwości przebywania pracowników w tych obszarach. To ostatnie jest istotne również ze względu na kwestie uzyskiwania odbiorów Urzędu Dozoru Technicznego. W przypadku zastosowanego rozwiązania odbiory takie przechodzić muszą jedynie stosowane zawieszki, przy czym tak zaprojektowano linię, aby odbywało się to poza procesem produkcyjnym. Dzięki temu nie ma potrzeby planowania przerw produkcyjnych na czas corocznych wizyt przedstawicieli UDT.


Zmiana sposobu transportu - z naziemnego na podwieszany

Transport podwieszany

Mirosław Salwach: Proces montażu pojazdów użytkowych różni się znacząco od produkcji samochodów osobowych ze względu na liczbę możliwych wariantów i rozmiarów auta. Dotyczy to zwłaszcza obszaru tylnej części pojazdu, bardziej złożonej w przypadku samochodów ciężarowych. Stąd też, odpowiadając na wymagania przedstawione przez fabrykę Volkswagena w Poznaniu, dostosowaliśmy działanie linii produkcyjnej tak, aby uczynić tę część procesów technologicznie łatwiejszą. Pojazd jest obracany podczas przemieszczania go na linii montażowej, co pozwala na łatwiejszy montaż elementów znajdujących się w tyle samochodu - w szczególności ciężkiej podłogi.

Warto również zwrócić uwagę na to, że na różnych etapach produkcji pracownicy realizują działania, posługując się szeregiem nowoczesnych narzędzi - np. służących do podnoszenia, dokręcania czy manipulowania częściami. Zostały one tak opracowane, aby zapewnić maksymalną ergonomię pracy, a także zachowanie wysokiej jakości produktów. Pracownicy nadzorują także pracę robotów odpowiedzialnych m.in. za montaż szyb.

Na wykonanie każdego z etapów montażu przewidziany jest czas, który nie powinien być przekroczony. Jednocześnie tempo prac przy każdym ze stanowisk jest zsynchronizowane z przesuwaniem się transportowanych elementów.

  • Czy samochody produkowane są na zamówienie?

Miejsce połączenia nadwozia z podwoziem - tzw. wesele

Redakcja: Samochody są w większości produkowane pod konkretne zamówienie, w tym występują w wielu wykonaniach specjalnych - np. na potrzeby klientów flotowych. Całością produkcji zarządzają systemy informatyczne, natomiast do pojazdów dołączane są plansze z zakodowanymi informacjami, które dotyczą sposobu ich zabudowy.

Zawierają one dane dla pracowników w zakresie montowanych podzespołów i wersji wykonania. Tych ostatnich może być bardzo dużo nie tylko ze względu na różne wielkości i wersje pojazdów, ale też ich wyposażenie - np. umiejscowienie kierownicy, rodzaje systemów nawigacyjnych, klimatyzacji czy świateł.

  • Jak wyglądają kwestie logistyczne oraz regulacja prędkości pracy linii produkcyjnej?

Redakcja: Podpoznański zakład, podobnie jak inne tego typu firmy, korzysta z dostaw just-in-time, czyli "dokładnie na czas". Jest to metoda zarządzania mająca na celu redukcję pracy w toku oraz poziomu zapasów w procesach produkcyjno-magazynowych. W fabryce Volkswagen Poznań procesy logistyczne są tak zorganizowane, aby dostarczać części dopiero w momencie, gdy są one niezbędne, jednocześnie gwarantując odpowiednią kolejność ich trafiania na linię produkcyjną. Rozplanowanie ma również wymiar przestrzenny - materiały i komponenty trafiają do zakładu z trzech kierunków, zaś w czwartym - na południe - wyjeżdżają gotowe pojazdy.


W zakładzie wykorzystano liczne narzędzia zwiększające ergonomię pracy

Firma współpracuje z kilkudziesięcioma dostawcami w Polsce, wśród kooperantów są m.in. producenci modułów czołowych, siedzeń i innych elementów. Silniki stosowane w Crafterze produkowane są w fabryce Volkswagena, zaś przed ich instalacją w samochodzie na linii produkcyjnej montowane są do nich rury, kable i układ przeniesienia napędu.

Pojazdy budowane są w określonej kolejności, co powiązane jest z dostawami logistycznymi oraz procesami sterowania pracą linii produkcyjnych. Tempo produkcji jest tak regulowane, aby była ona jak najbardziej płynna. Firma stworzyła bufor pomiędzy lakiernią a obszarem montażu końcowego, który obejmuje kilkupiętrowy magazyn wysokiego składowania. Zapewnia on nie tylko odpowiedni czas na dostawy poszczególnych elementów, ale przede wszystkim pozwala płynnie sterować prędkością produkcji samochodów. Z kolei na górnym poziomie hali jest miejsce transportowe tworzące bufor na wypadek, gdy w obszarze montażu występują opóźnienia.


Procesy montażowe w zakładzie

Kolejność produkcji samochodów jest tak dobierana, aby niejako przeplatać między sobą produkcję aut bardziej wyposażonych i wymagających większej liczby operacji montażu z tymi mniej wyposażonymi. Zapewnia to równoważenie pików produkcyjnych i "stabilizację" całego procesu. Zresztą naczelną zasadą działania każdej fabryki samochodów, jak przyznają rozmówcy, jest to, aby zagwarantować produkcję w jednym równym tempie. Wtedy można optymalizować procesy i dostawy, zwiększać efektywność i jakość wytwarzania.

  • Dziękujemy za rozmowę.
